สถานที่กำเนิด	จีน
ชื่อแบรนด์	Shanghai Beyond
ได้รับการรับรอง	ISO9001/CE/SGS
หมายเลขรุ่น	บาย-OL
จำนวนสั่งซื้อขั้นต่ำ	หนึ่งชุด/หนึ่งบรรทัด
ราคา	Negotiation
รายละเอียดการบรรจุ	ห่อฟิล์ม PE หรือบรรจุโครงเหล็กคาร์บอน หรือบรรจุกล่องไม้ตามความต้องการของลูกค้า
เวลาการส่งมอบ	60-100 วันทำการเมื่อได้รับการชำระเงินและยืนยันภาพวาด
สามารถในการผลิต	50 ชุดต่อฤดูกาล

ความจุ	2-50T/ชม	วัตถุดิบ	ทับทิม
การรับประกัน	12 เดือนหลังจากการว่าจ้าง	บริกซ์ผลิตภัณฑ์ขั้นสุดท้าย	น้ำผลไม้、แยม
ต้องการตัวดำเนินการ	ประมาณ 6-20 ท่าน	ผลิตภัณฑ์สุดท้าย	น้ำผลไม้、แยม

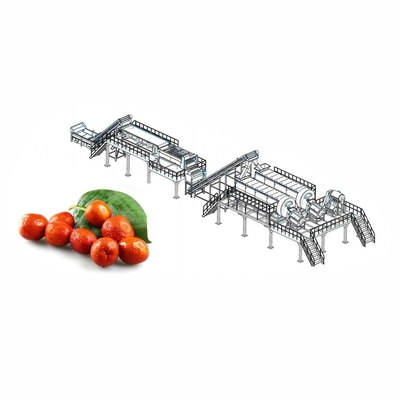

ชื่อ	สายการผลิตน้ำทับทิม

เลขที่	หมายเลขการไหล	ชื่อ	ขนาด	พารามิเตอร์ทางเทคนิคหลัก
1	ขั้นตอนแรกสำหรับน้ำเชื่อมอินทผลัมเข้มข้น (ระบบ A,B,D,E)
2	ระบบล้างและเยื่อกระดาษ

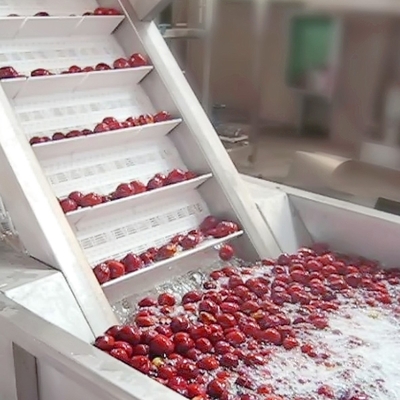

3	เอ-1	เครื่องซักผ้าพ่นฟอง	500กก./ชม	โครงเครื่อง SUS, มอเตอร์สั่นสะเทือนนอกรีต, อุปกรณ์ฉีดพ่นทำความสะอาด, เครื่องเป่าลม, มีดลมสแตนเลส, ตะแกรงถอดได้, ถาดเก็บน้ำที่ด้านล่างของเครื่อง, การระบายน้ำแบบเข้มข้น, ขนาด:2000*1200มม.
4	เอ-2	เครื่องปรุงอาหารล่วงหน้าแบบก้นหอยแบบลาดเอียง	500กก./ชม	SUS 304, โครงสร้างทรงกระบอกรูปตัวยู, ฉนวนกันความร้อน, มีปลอกหุ้มมิลเลอร์, เปิดด้านบน, ทำความสะอาดง่าย, ตั้งเวลาทำอาหารได้ ปรับโดย การแปลงความถี่ (ไม่น้อยกว่า 10 ~ 60 นาที) นับตามวันที่แห้ง
5		ระบบควบคุมอุณหภูมิ		วาล์วดักจับลดแรงดัน Spirax Sarce, ระบบทดสอบอุณหภูมิของเยอรมัน, วาล์วมุมบ่า Burkert, สต็อปวาล์วแบรนด์ดังในประเทศ, ตัวกรองและมาตรวัดความดัน เป็นต้น
6		โฟลว์มิเตอร์	2T/H	SUS304 ชนิดตัวชี้
7	เอ-3	เครื่องล้างหิน	2T/H	รองรับ SUS304 พร้อมมอเตอร์ ABB
8	เอ-4	ปั้มเกลียว	2T/H	ส่วนที่สัมผัสกับวัสดุเป็นยางเกรดอาหารและแรงดันของเต้าเสียบคือ 0.6MPa การควบคุมความเร็วในการแปลงความถี่
9	เอ-5	เครื่องผลิตเยื่อกระดาษขั้นตอนเดียว	2T/H	SUS304, ความเร็วรอบหมุน 960 รอบต่อนาที เส้นผ่านศูนย์กลางรูตะแกรง 1.0 มม.
10	เอ-6	ถังบัฟเฟอร์	300L	SUS304, สองชั้น, พร้อมบันได, ขาปรับระดับได้, และฝาครอบแบบกรวย, พร้อมเต้าเสียบแบบแปลนที่ด้านล่าง, ระดับของเหลวแบบอิเล็กโทรด, เซ็นเซอร์อุณหภูมิดิจิตอลด้วยลูกบอลทำความสะอาด CIP ช่องสำหรับน้ำบริสุทธิ์และวัสดุ
11	เอ-7	ปั้มเกลียว	2T/H	ส่วนที่สัมผัสกับวัสดุเป็นยางเกรดอาหารและแรงดันของเต้าเสียบคือ 0.6MPa การควบคุมความเร็วในการแปลงความถี่
12	เอ-8	ท่อคูลเลอร์	2T/H	SUS304, แบบท่อ, ระบายความร้อนด้วยน้ำแบบทาวเวอร์
13	เอ-8	แท่นผลิตเยื่อกระดาษ		ส่วนรองรับเหล็กคาร์บอน แผ่นกันลื่นสแตนเลสตาหมากรุก ขั้นบันได แถบป้องกัน ระบบระบายน้ำส่วนกลาง LWH=3500mm×3000mm×2000mm

15	ข	ระบบกรองและชี้แจง
16	บี-1	ถังเก็บ	2000L	SUS304, สองชั้น, ใช้ PU เป็นฉนวน, แจ็คเก็ตมิลเลอร์, ความเร็วในการหมุน: 36 รอบต่อนาทีฝาปิดช่องระบายอากาศ, ฝาปิดแบบกรวย, เครื่องกวนแนวตั้งนอกศูนย์กลาง, และด้านบนมีลูกทำความสะอาด CIP, เทอร์โมมิเตอร์แบบดิจิตอล, กระจกมองภาพเพื่อแสดงระดับ, ขาปรับระดับได้, วาล์วหายใจ, และผูกวาล์วที่ด้านล่าง
17	บี-2	ปั้มแรงเหวี่ยง	3 ครั้ง/ชั่วโมง	SUS304 ยกสูง 24 ม. แมคคานิคัลซีล
18	บี-3	ขวดเหล้า	2T/H	ชนิดทวนกระแส ความเร็วสูงสุดของดรัม:3600 รอบ/นาที
19	บี-4	การรับภาษีมูลค่าเพิ่ม	500L	SUS304, ชั้นเดียว, ลูกฉีดพ่น CIP, ขาปรับระดับได้
20	บี-5	ปั้มแรงเหวี่ยง	3 ครั้ง/ชั่วโมง	SUS304 ยกสูง 24 ม. แมคคานิคัลซีล
21	บี-6	ถังเก็บ	2000L	SUS304, สองชั้น, ใช้ PU เป็นฉนวน, ท่อระบายน้ำอัดลม, ฝาครอบกรวย, เครื่องกวนแนวตั้งนอกศูนย์, และด้านบนมีลูกทำความสะอาด CIP, เครื่องวัดอุณหภูมิดิจิตอล, กระจกมองภาพเพื่อแสดงระดับ, ฟุตปรับได้, วาล์วหายใจ, และผูกวาล์วที่ด้านล่าง
22	B-7	ปั้มแรงเหวี่ยง	5T/ชม	SUS304 ยกสูง 36 ม. แมคคานิคัลซีล
23	B-8	แผ่นกรองไมโครเมมเบรนอนินทรีย์	1T/H	SUS 304, ไส้กรองเมมเบรนอนินทรีย์เซรามิก, ตัวกรองความแม่นยำ 1 u, พร้อมปั๊มหมุนเวียน
25	ค	ระบบเข้มข้น
26	ซี-1	ถังเก็บ	2000L	SUS304, สองชั้น, ใช้ PU เป็นฉนวน, ท่อระบายน้ำอัดลม, ฝาครอบกรวย, เครื่องกวนแนวตั้งนอกศูนย์, และด้านบนมีลูกทำความสะอาด CIP, เครื่องวัดอุณหภูมิดิจิตอล, กระจกมองภาพเพื่อแสดงระดับ, ฟุตปรับได้, วาล์วหายใจ, และผูกวาล์วที่ด้านล่าง
27	ซี-2	ปั้มแรงเหวี่ยง	3 ครั้ง/ชั่วโมง	SUS304 ยกสูง 24 ม. แมคคานิคัลซีล
28	ซี-3	หัวฉีดฟิล์มหล่นแบบดับเบิ้ลเอฟเฟ็กต์	1.5T/ชม	การสัมผัสผลิตภัณฑ์: SUS 304, การควบคุมการระเหย, บริกซ์/อุณหภูมิถูกควบคุมทั้งหมด, เครื่องระเหยแบบฟิล์มตก, ปลายน้ำ
29	ซี-4	ท่อคูลเลอร์	0.5T/ชม	SUS304, ชนิดท่อ, ระบายความร้อนด้วยน้ำแบบทาวเวอร์, อุณหภูมิทำความเย็น 30ºC ในครั้งเดียว
30	ซี-5	ถังเก็บ	2000L	SUS304, สามชั้น, พร้อมปลอกมิลเลอร์, ใช้ PU เป็นฉนวน, ท่อระบายน้ำอัดลม, ฝาปิดแบบกรวย, และด้านบนมีลูกทำความสะอาด CIP, เครื่องวัดอุณหภูมิแบบดิจิตอล, กระจกมองภาพเพื่อแสดงระดับ, เท้าปรับระดับได้, วาล์วหายใจ, แนวตั้งนอกศูนย์ เครื่องกวนและผูกวาล์วที่ด้านล่าง
31	ซี-6	ปั๊มโรตารี่	1T/H	ส่วนสัมผัสวัสดุคือ SUS304, 0.6MPa, การแปลงความถี่
33	ง	หน่วย CIP
34	ง	ระบบ CIP กึ่งอัตโนมัติ	3×1T	สามถัง, หมุนเวียนเดียว, CIP กึ่งอัตโนมัติ, ถังฉนวนสองชั้น, วัสดุถังสแตนเลส SUS304, ถังกรดและด่างพร้อมคนกวน, ระบบเตือนระดับของเหลวสูงและต่ำ, ระบบควบคุมอุณหภูมิอัตโนมัติ Spirax Sarco, เซ็นเซอร์อุณหภูมิ JUMO, ปั๊มความคืบหน้าแบรนด์ Shanghai YUAN 1 ชิ้น , 10T/H, ปั๊มยก 36M, มอเตอร์ ABB, ถังกรดและด่างเข้มข้น 100 ลิตรซึ่งเป็นวัสดุ SUS316L, ปั๊มไดอะแฟรมนิวเมติกนำเข้าของสหรัฐอเมริกา 2 ชิ้น
37	ขั้นตอนที่สอง (ระบบน้ำใสอินทผาลัม)
38	E. ระบบกรองและชี้แจง
39	จ-1-2,3	ถังเอนไซม์สำหรับน้ำผลไม้ใส	2000L	SUS304, สองชั้น, ใช้ PU เป็นฉนวน, แจ็คเก็ตลักยิ้ม, ท่อระบายน้ำอัดลม, ฝาปิดแบบกรวย, เครื่องกวนแนวตั้งนอกศูนย์, และด้านบนมีลูกทำความสะอาด CIP, เครื่องวัดอุณหภูมิแบบดิจิตอล, กระจกมองภาพเพื่อแสดงระดับ, ฟุตปรับได้, วาล์วหายใจ , และผูกวาล์วที่ด้านล่าง
40	E-4	ถังหมุนเวียนเอนไซม์	V=5000L	SUS304, ชั้นเดียว, การผสมแนวตั้งออฟเซ็ตด้านบน 36 รอบต่อนาที, บันได, หัวกรวย, เทอร์โมมิเตอร์แบบดิจิตอล, วาล์วสุ่มตัวอย่าง, ขาปรับระดับได้, ระดับท่อแก้ว, บันไดปีนเขา
41	E-5	ถังทำความสะอาด	V=5000L	SUS304, ชั้นเดียว, บันได, หัวทรงกรวย, เทอร์โมมิเตอร์แบบดิจิตอล, ขาปรับระดับ, หลอดแก้ว, บันไดปีน
42	E-6	หน่วยกรองเมมเบรน	1T/H	SUS304, รูรับแสง: 0.01 μ m;พร้อมอุปกรณ์ทำความสะอาด, การควบคุมอัตโนมัติ
43	E-7	ถังเก็บ	2000L	SUS304, สองชั้น, ใช้ PU เป็นฉนวน, ท่อระบายน้ำอัดลม, ฝาครอบกรวย, เครื่องกวนแนวตั้งนอกศูนย์, และด้านบนมีลูกทำความสะอาด CIP, เครื่องวัดอุณหภูมิดิจิตอล, กระจกมองภาพเพื่อแสดงระดับ, ฟุตปรับได้, วาล์วหายใจ, และผูกวาล์วที่ด้านล่าง
44	E-8	ปั้มแรงเหวี่ยง	5T/ชม	SUS304 ยกสูง 36 ม. แมคคานิคัลซีล
45	ร	ปั๊มส่งคืน CIP	20T/ชม	สแตนเลส SUS316L ปั๊มยกสูง 24 เมตร แมคคานิคัลซีล
47	ฉ.น้ำผลไม้ใสวันที่: หน่วยการเปลี่ยนสี
48	เอฟ-1	ถังไล่สีเรซิ่น		วัสดุ SUS304, ถังเรซิน 2 ลบ.ม. ง่ายต่อการขนถ่าย เรซินสามารถสร้างใหม่ได้โดยไม่ต้องใช้เรซิน
49	เอฟ-2	ถังฟื้นฟูเรซิน	2000L	SUS316L, ฉนวนสองชั้น, หัวซีลเทเปอร์และการผสมแนวตั้งนอกรีต, วาล์วหายใจ, เทอร์โมมิเตอร์แสดงผลแบบดิจิตอล, ความร้อนของขดลวดไอน้ำ, อุณหภูมิควบคุมด้วยตนเอง, เครื่องวัดระดับของเหลวในหลอดแก้ว
50	เอฟ-3	ถังกรด	1000L	SUS316L, ชั้นเดียว, หัวซีลเทเปอร์และการผสมแนวตั้งนอกรีต, วาล์วหายใจ, เทอร์โมมิเตอร์แสดงผลแบบดิจิตอล, เครื่องวัดระดับของเหลวในหลอดแก้ว
51	เอฟ-4	ถังอัลคาไล	1000L	SUS316L, ชั้นเดียว, หัวซีลเทเปอร์และการผสมแนวตั้งนอกรีต, วาล์วหายใจ, เทอร์โมมิเตอร์แสดงผลแบบดิจิตอล, เครื่องวัดระดับของเหลวในหลอดแก้ว
52	เอฟ-5	ปั้มแรงเหวี่ยง	10T/ชม	SUS316L ยกสูง 36 ม. ซีลเครื่องจักร
53	เอฟ-6	แพลตฟอร์มปฏิบัติการ		SUS304, แผ่นตาหมากรุกสแตนเลสกันลื่น, ขั้นบันได, แถบป้องกัน, การระบายน้ำกลาง, L * W * H = 6000mm × 1000mm × 1500mm
54	เอฟ-7	ตัวกรองท่อคู่	2T/H	เหล็กกล้าไร้สนิม SUS304 ชนิดดูเพล็กซ์ ตัวกรองสเตนเลสสตีล 200 ตาข่าย
58	ช	ระบบหมักน้ำส้มสายชูวันที่
59	G-1	เครื่องนึ่งขวดนม	1T/H	ควบคุมอัตโนมัติเต็มรูปแบบโดย Siemens PLC, อุณหภูมิฆ่าเชื้อ 95 ºC, 30S, อุณหภูมิปล่อย 30 ºC, ระบบควบคุมอุณหภูมิไอน้ำ Sipaishake ของอังกฤษ พร้อมระบบทำความสะอาด CIP
60	G-2	ถังหมักแอลกอฮอล์อินทผลัม	8000L	SUS304, สามชั้น, ปลอกมิลเลอร์, ฉนวน, หัวรูปกรวย, เครื่องกวนด้านบน, บันได, ระดับท่อแก้ว, เทอร์โมมิเตอร์แบบดิจิตอล, วาล์วสุ่มตัวอย่าง, วาล์วปล่อยพร้อมข้อต่อ
61		เซ็นเซอร์อุณหภูมิ	พตท.100	SUS304, สัญญาณออก 4-20mA, หางยาว 100mm
62	G-3	ปั้มแรงเหวี่ยง	3 ครั้ง/ชั่วโมง	วัสดุเป็นสแตนเลส SUS304, ซีลเชิงกลคุณภาพสูง, H=24m, มอเตอร์ ABB
63	G-4	แผ่นกรองและเฟรม	3 ครั้ง/ชั่วโมง	เครื่องกรองเพลทและเฟรม, 400mesh, เฟรมเพลท SUS 304, พื้นที่กรอง 10M²
64	G-5	ถังหมักน้ำส้มสายชูอินทผลัม	8000L	SUS304, สามชั้น, แจ็คเก็ตมิลเลอร์, ฉนวนกันความร้อนขนหิน, หัวผีเสื้อ, เครื่องกวนด้านบน, ทางเข้าของผลิตภัณฑ์, ทางเข้าไอน้ำ, ท่อระบายน้ำที่ปิดสนิท, บันได, ระดับหลอดแก้ว, เทอร์โมมิเตอร์แบบดิจิตอล, วาล์วสุ่มตัวอย่าง, วาล์วระบายพร้อมข้อต่อ
65		เซ็นเซอร์อุณหภูมิ	พตท.100	SUS304, สัญญาณออก 4-20mA, หางยาว 100mm
66		เครื่องมือวัดค่า pH		เอาต์พุตสัญญาณ 4-20mA
67		เครื่องตรวจจับออกซิเจนละลายน้ำ		เอาต์พุตสัญญาณ 4-20mA
68	G-6	ปั้มแรงเหวี่ยง	3 ครั้ง/ชั่วโมง	วัสดุเป็นสแตนเลส SUS304, ซีลเชิงกลคุณภาพสูง, H=24m, มอเตอร์ ABB
69	G-7	แผ่นกรองและเฟรม	3 ครั้ง/ชั่วโมง	เครื่องกรองเพลทและเฟรม, 400mesh, เฟรมเพลท SUS 304, พื้นที่กรอง 10M²

สายการผลิตน้ำทับทิมอุตสาหกรรมและสายการผลิตอุปกรณ์ทำน้ำทับทิม
