สถานที่กำเนิด	จีน
ชื่อแบรนด์	Shanghai Beyond
ได้รับการรับรอง	ISO9001/CE/SGS
หมายเลขรุ่น	BY-PL
จำนวนสั่งซื้อขั้นต่ำ	หนึ่งชุด/หนึ่งบรรทัด
ราคา	Negotiation
รายละเอียดการบรรจุ	ห่อฟิล์ม PE หรือบรรจุโครงเหล็กคาร์บอน หรือบรรจุกล่องไม้ตามความต้องการของลูกค้า
เวลาการส่งมอบ	50-100 วันทำการเมื่อได้รับการชำระเงินและยืนยันภาพวาด
สามารถในการผลิต	50 ชุดต่อฤดูกาล

ชื่อผลิตภัณฑ์	เครื่องจักรแปรรูปสับปะรด	ผลผลิตน้ำผลไม้	50-75%
บริกซ์ใส่ผลไม้	10-20brix (ผลไม้สด)	สิ้นสุดผลิตภัณฑ์บริกซ์	60~72Brix(เข้มข้น)
แรงดันไฟฟ้า	380V 50Hz/110V 60Hz/415V 50Hz	การใช้พลังงาน (กิโลวัตต์)	แบบประหยัดไฟ ประมาณ 100-500kw
การรับประกัน	12 เดือน

ชื่อแบรนด์:	เซี่ยงไฮ้บียอนด์
หมายเลขรุ่น:	BY-MPL05
ความจุ	5-50T/ชม
วัตถุดิบ	สับปะรดสด
ผลิตภัณฑ์สุดท้าย	น้ำผลไม้สด NFC น้ำผลไม้เข้มข้น น้ำผลไม้เข้มข้น น้ำผลไม้ใส น้ำผลไม้ขุ่น
ผลผลิตน้ำผลไม้	50-75%
บริกซ์ใส่ผลไม้	10-20brix (ผลไม้สด)
สิ้นสุดผลิตภัณฑ์บริกซ์	60~72Brix(เข้มข้น)
แพ็คเกจสำหรับผลิตภัณฑ์ขั้นสุดท้าย	ถุงขนาดใหญ่ปลอดเชื้อในถัง/ขวดแก้ว/ขวด PET, กล่องทรงจั่ว/กล่องทรงอิฐ
การรับรอง:	ISO9001/CE/เอสจีเอ
วัสดุหลักสำหรับเครื่องจักร	SUS304 หรือ SUS316
สถานที่กำเนิด:	จีน
ประวัติผู้ผลิต	มากกว่า 10 ปี
แรงดันไฟฟ้า	380V 50Hz/110V 60Hz/415V 50Hz
การใช้พลังงาน (กิโลวัตต์)	ชนิดประหยัดพลังงาน ประมาณ 100-500kw
ต้องการตัวดำเนินการ	ประมาณ 6-20 ท่าน
ปริมาณการใช้น้ำหล่อเย็น	ประมาณ80-300M³
การบริโภคไอน้ำ	ประมาณ 300-5000T/H,
ต้องการพื้นที่โรงงาน	ประมาณ500-5000ตรม
การรับประกัน	12 เดือนหลังจากการว่าจ้าง
บริการหลังการขาย	วิศวกรพร้อมให้บริการเครื่องจักรในต่างประเทศ

รายการอุปกรณ์สำหรับสายการผลิตเนื้อมะม่วงสดและน้ำสับปะรด 2T/H
1	ก	เครื่องล้างผลไม้
2	เอ-1	เครื่องซักผ้าฟองท่อง	2T/H	SUS304, ถังล้างผลไม้ (2M1M1.2M), ปั๊มเป่าน้ำ, พัดลมเป่า, ลิฟต์กระดาน (5M0.8M4M) พร้อมอุปกรณ์ฉีดพ่น, ความเร็วลิฟต์สามารถปรับได้ด้วยตัวแปลงความถี่	1
3	เอ-2	เครื่องคัดแยกสายพาน	2T/H	วัสดุหลักสำหรับอุปกรณ์คือสแตนเลส SUS304 วัสดุสำหรับโครงรองรับคือเหล็กสี่เหลี่ยมสแตนเลส SUS304 ขนาดสำหรับเครื่องคัดแยกลูกกลิ้งคือ 4000 มม. * 1200 มม. (ยาว * กว้าง) กำลังมอเตอร์ 1.5 กิโลวัตต์ รวมถึงแท่นดำเนินการคัดแยกผลไม้ (สแตนเลส SUS304 ) ขนาด 4000mm*600mm	1
4	เอ-3	ลิฟต์กระดานสแตนเลส	2T/H	วัสดุสำหรับกระดานเป็นสแตนเลส SUS304 วัสดุสำหรับรองรับโครงเป็นเหล็กสี่เหลี่ยมสแตนเลส SUS304 ขนาดสำหรับลิฟต์คือ 5000 มม. * 600 มม. (ยาว * กว้าง) กำลังไฟ 2.2 กิโลวัตต์ ควบคุมการแปลงความถี่	1

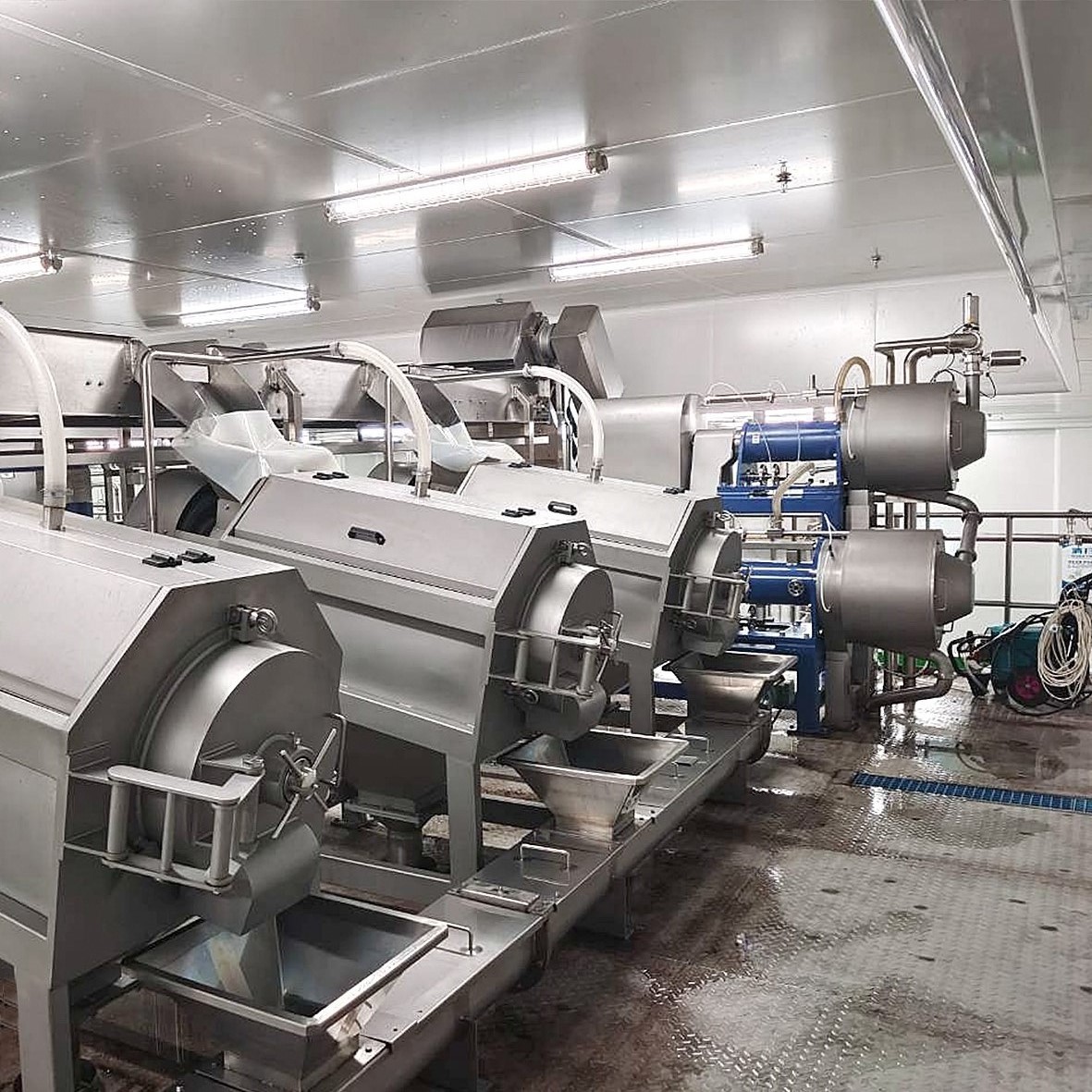

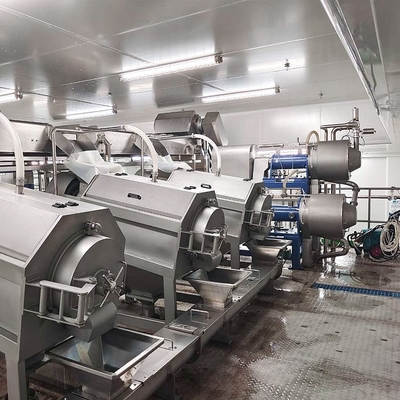

6	ข	หน่วยบดและเยื่อกระดาษ
7	บี-1	เครื่องบดสับปะรด	2T/H	ทำจากสแตนเลส SUS304 แผ่นด้านข้างหนา 2 มม. ขนาดภายนอก 1200×1000×1400 มม. กำลังไฟ 7.5 กิโลวัตต์	1
8	บี-2	มะม่วง Destoner	2T/H	เฟรม SUS304, ปรับความเร็วได้ด้วยทรานสดิวเซอร์, แผ่นมูฟเวอร์ยาง, พร้อมแปรง	1
9	B-3-1~2	สกรูลำเลียง		วัสดุหลักสำหรับอุปกรณ์คือสแตนเลส SUS304 วัสดุสำหรับรองรับโครงคือเหล็กสี่เหลี่ยมสแตนเลส SUS304 ขนาดภายนอกคือ 4000 มม. × φ250 มม.	2
10	B-4-1~2	ถังเก็บบัฟเฟอร์	V=500L	SUS304, ชั้นเดียว, ช่องใหญ่, ด้านล่างมีเต้าเสียบหน้าแปลนสี่เหลี่ยม, ขาปรับได้	2
11	B-5-1~2	ปั้มเกลียว	2T/H	เกรดสุขาภิบาล, แรงดันขาออก≤0.6MPa	2
12	บี-6	เครื่องอุ่นล่วงหน้าแบบท่อ	2T/H	SUS304, ชนิดท่อ, อบไอน้ำโดยตรง, อุณหภูมิเต้าเสียบ 85-90 ℃, อุณหภูมิถูกควบคุมด้วยตนเอง	1

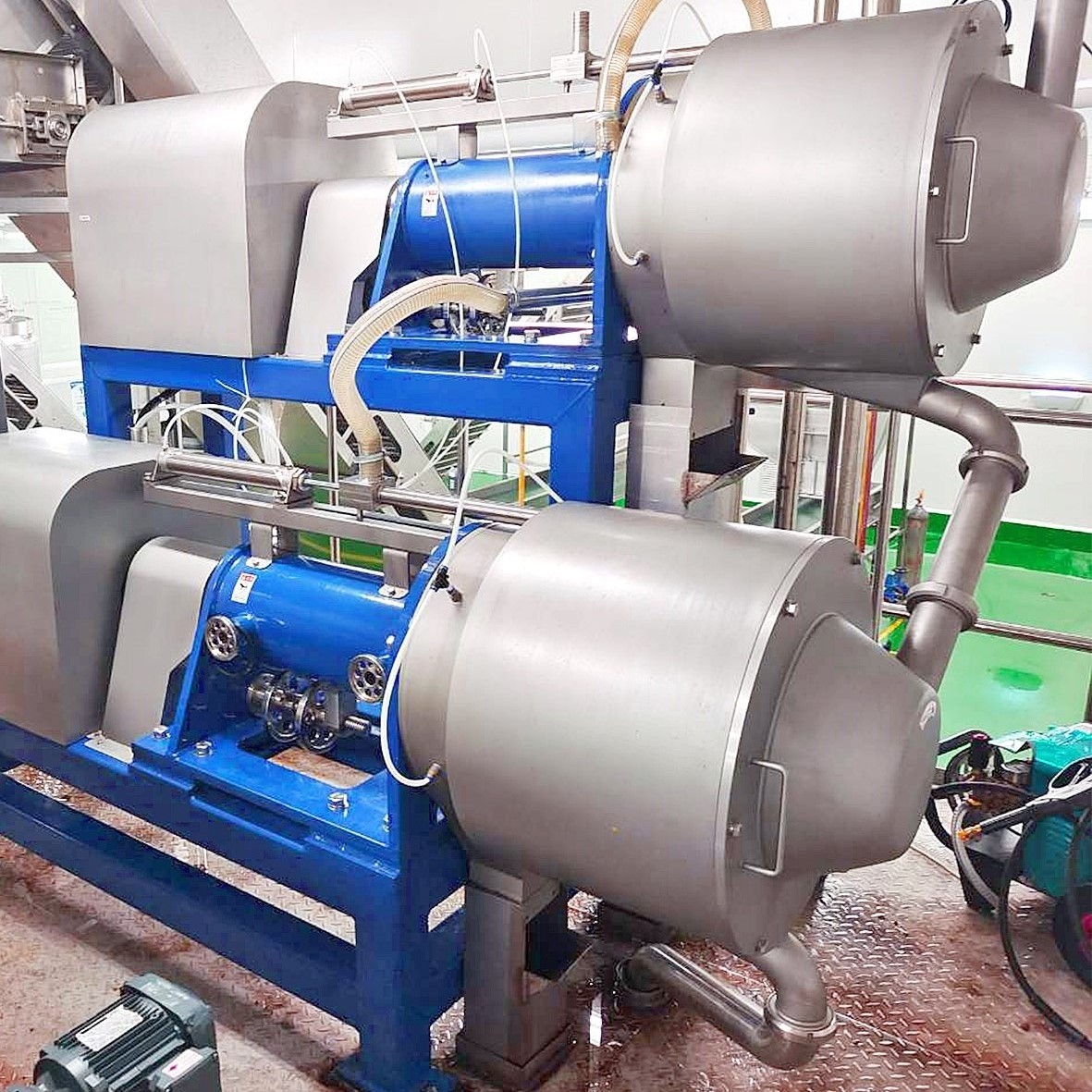

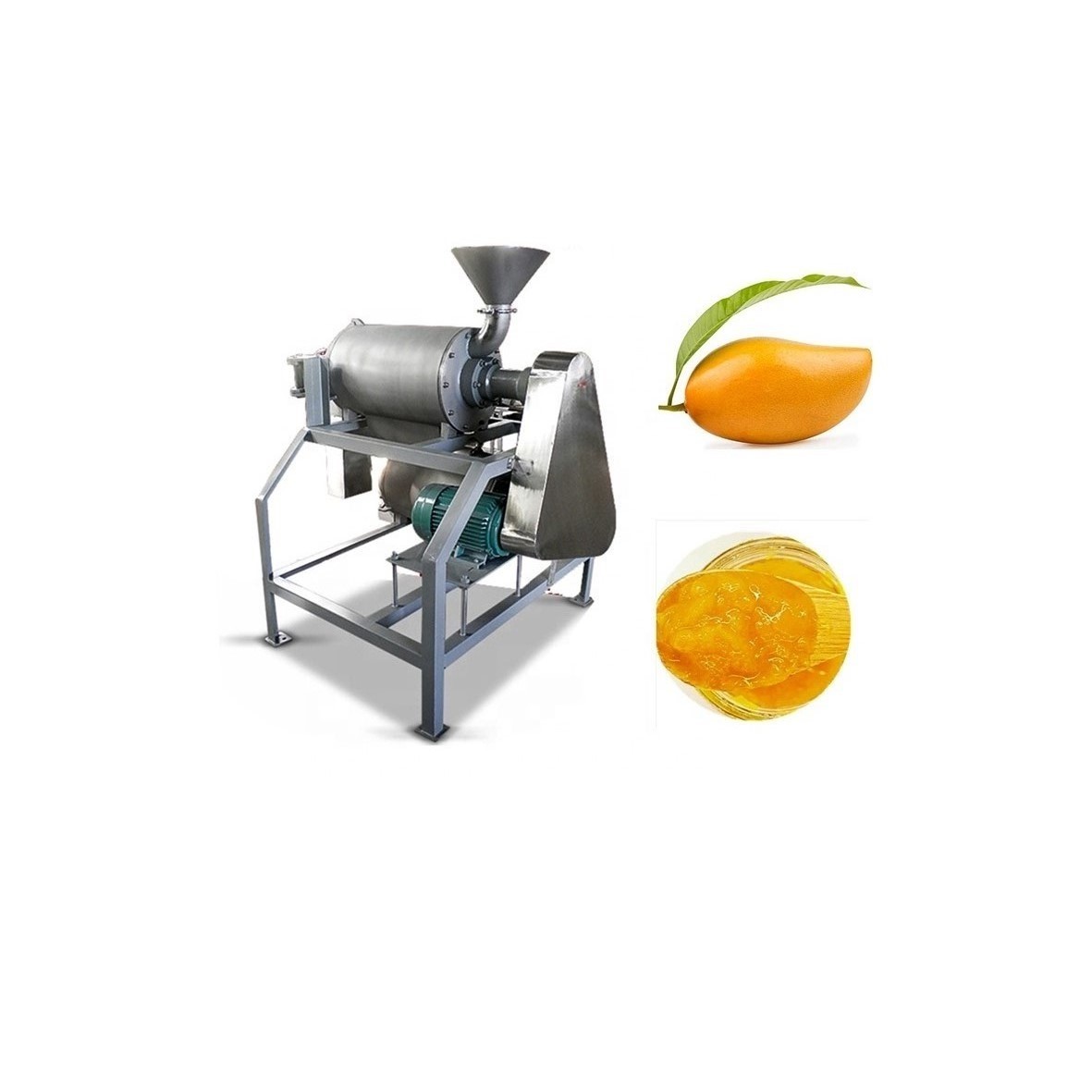

13	B-7	เวทีคู่ เครื่องผลิตเยื่อกระดาษ	2T/H	SUS304, การผลิตเยื่อสองขั้นตอน, ความเร็วในการหมุนขั้นแรก 960 รอบต่อนาที, เส้นผ่านศูนย์กลางรูตะแกรง 1.0 มม., ขั้นตอนที่สอง 1200 รอบต่อนาที, เส้นผ่านศูนย์กลางรูกรอง 0.6 มม.	1
14	B-8	เครื่องคั้นเกลียว	2T/H	ส่วนหลักของอุปกรณ์ใช้ SUS304 และความเร็วของขยะที่มาสามารถปรับได้ การควบคุมความถี่	1

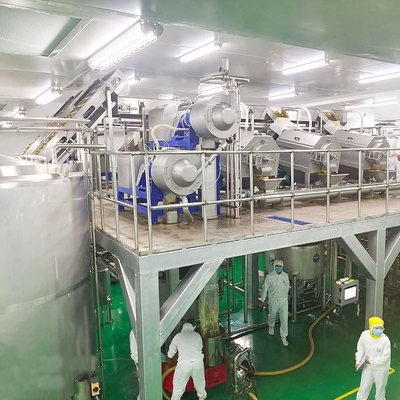

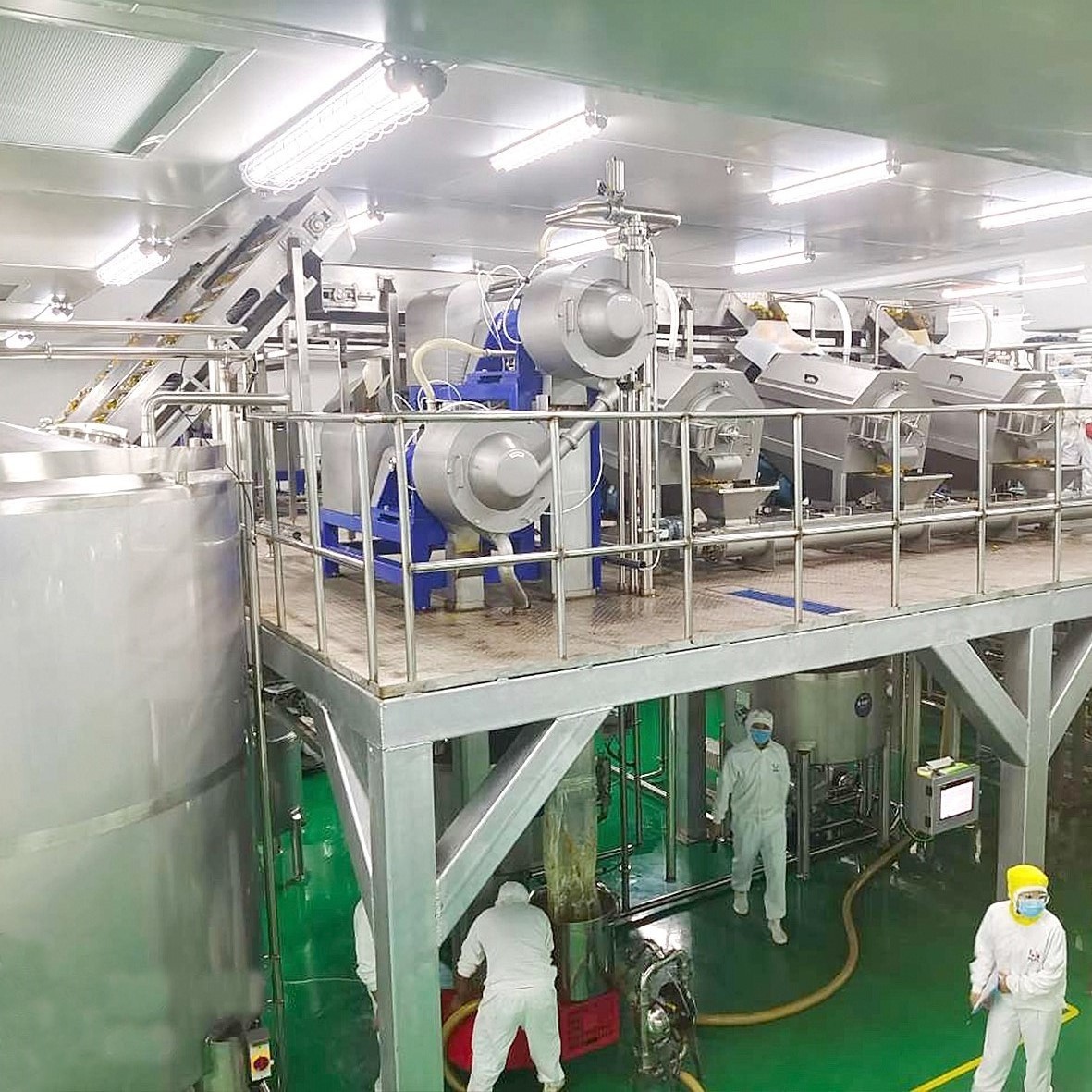

15	B-9	บดและ แพลตฟอร์มการผลิตเยื่อกระดาษ		โครงเหล็กกล้าคาร์บอน, เคลือบภายนอกด้วยสีป้องกันการกัดกร่อน, แผ่นตรวจสอบสเตนเลสสตีล, บันไดพร้อมราวจับ, ท่อระบายน้ำตรงกลาง	1
17	ค	หน่วยความเข้มข้นและการจัดเก็บ
18	ซี-1	ชั่วคราว ถังเก็บ	4000L	SUS304, สองชั้น, ด้านบนพร้อมหัวกวนแนวตั้งนอกศูนย์กลาง, ลูกบอลฉีดพ่น CIP, ขาปรับระดับได้, บันได, เทอร์โมมิเตอร์แบบดิจิตอล, ฝาครอบลมหายใจ	2
19	ซี-2	ปั้มเกลียว	2T/H	เกรดสุขาภิบาล, แรงดันขาออก≤0.6MPa	1
20	C-3-1~2	ปั้มแรงเหวี่ยง	10T/ชม	สแตนเลส SUS304 ยกสูง 24 เมตร แมคคานิคอลซีล มอเตอร์ ABB	1
21	ซี-4	เครื่องระเหยแบบหมุนเวียนแบบบังคับผลเดียว	Q=1T/H	SUS304, การควบคุม PLC อัตโนมัติเต็มรูปแบบ, ความสามารถในการระเหย 1T/H	1
22	ซี-5	ถังบัฟเฟอร์	V=2000L	SUS304, ชั้นเดียว, ด้านบนพร้อมหัวกวนแนวตั้งนอกศูนย์กลาง, บอลฉีดพ่น CIP, ขาปรับระดับได้, บันได, เทอร์โมมิเตอร์แบบดิจิตอล, ฝาครอบลมหายใจ	1
23	ซี-6	ปั้มเกลียว	Q=2T/ชม	เกรดอาหาร, แรงดันขาออก ≤0.6MPA	1
25	ง	หน่วยบรรจุฆ่าเชื้อ

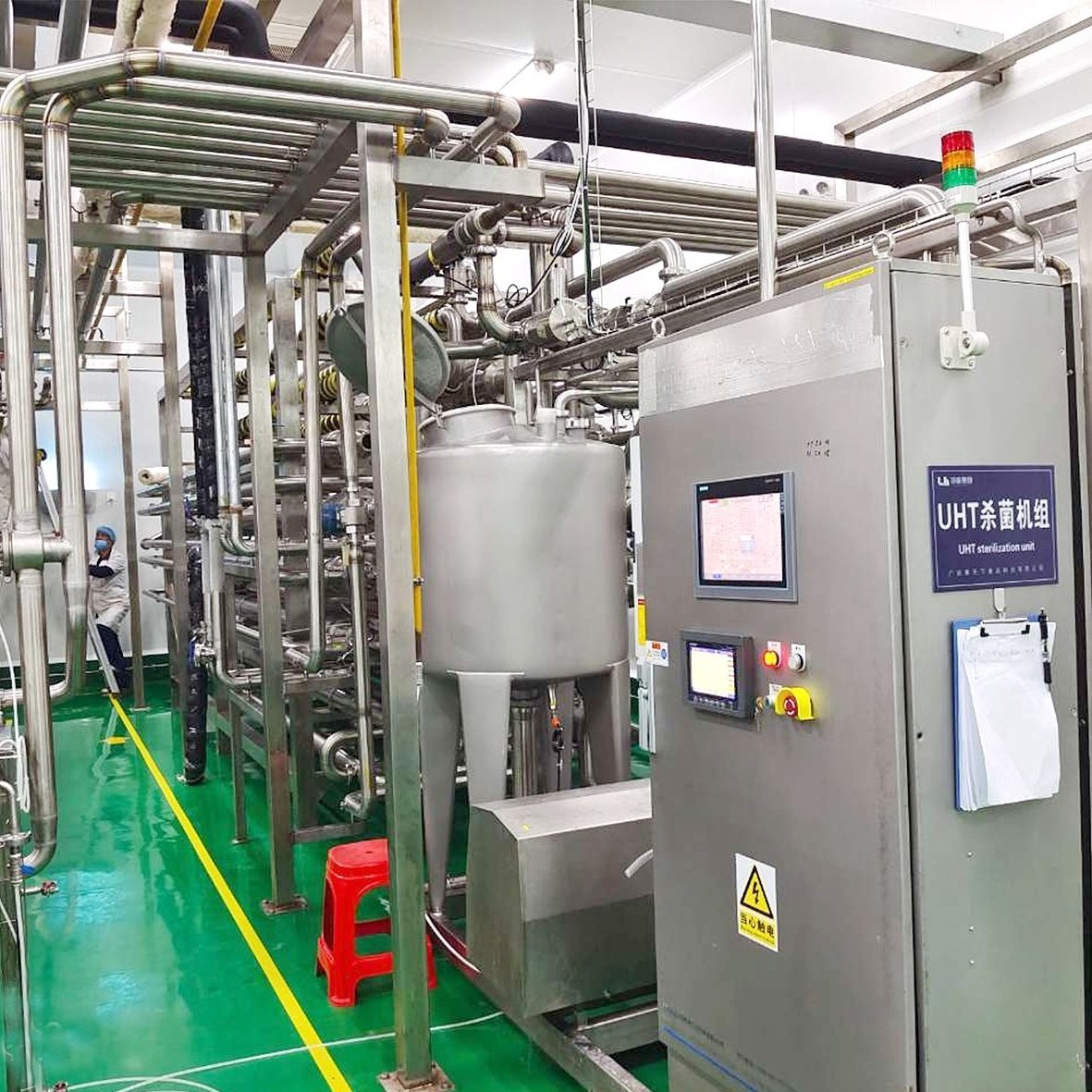

26	D-1	เครื่องนึ่งขวดนมแบบหลอดในหลอด	0.5T/ชม	ใช้การควบคุม Simens PLC แบบอัตโนมัติเต็มรูปแบบ อุณหภูมิฆ่าเชื้อ 105 ℃ 60 วินาที อุณหภูมิเต้าเสียบวัสดุ 30 ℃ ระบบควบคุมไอน้ำ Spirax Sarco ของสหราชอาณาจักร พร้อมหน่วยทำความสะอาด CIP	1
27	ดี-2	หน่วย degasser	0.5T/ชม	การควบคุมอัตโนมัติ, SUS304, พร้อมถังไล่แก๊ส, ปั๊มสุญญากาศ และปั๊มวัสดุ, ระดับการควบคุมเซ็นเซอร์ความดันแตกต่างของ Labom	1
28	D-3	โฮโมจีไนเซอร์	0.5T/ชม	SUS304, แรงดันสูงสุด 25Mpa, พร้อมตู้สตาร์ท, การควบคุมการแปลงความถี่	1
29	D-4	เครื่องบรรจุถุงขนาดใหญ่ปลอดเชื้อ	0.5T/ชม	เครื่องบรรจุถุงขนาดใหญ่ปลอดเชื้อ 220 กก. หัวเดียว ควบคุมอัตโนมัติ ระบบเอนเอง พร้อมดรัมลำเลียงแบบไม่ใช้มอเตอร์	1
31	อี	หน่วยผสม
32	E-1	ถังอิมัลชัน	1500L	สแตนเลส SUS304, ฉนวน PU 60 มม., กวนความเร็วสูง 1400 รอบต่อนาทีที่ด้านล่าง, เครื่องวัดอุณหภูมิแบบดิจิตอล, สเกลในตัว, ฝาปิดทรงกรวย, ลูกบอลทำความสะอาด CIP, เซ็นเซอร์ระดับสูงและต่ำ, กรวยน้ำตาลพิเศษ	1
33	อี-2	ปั้มแรงเหวี่ยง	10T/ชม	สแตนเลส SUS304 ยกสูง 24 เมตร แมคคานิคอลซีล มอเตอร์ ABB	1
34	E-3	กรองท่อคู่	10T/ชม	สแตนเลส SUS304, 200 ตาข่าย, ตาข่ายกรองสแตนเลส, ท่อคู่	1
35	E-4	แพลตฟอร์มละลาย		สแตนเลส SUS304, แผ่นลายสแตนเลส, ราวจับและบันได, การระบายน้ำแบบรวมศูนย์, ขนาดประมาณ 120012001200 มม.	1
36	จ-5-1~3	ถังผสม	6000L	เหล็กกล้าไร้สนิม SUS304, ชั้นเดียว, เครื่องกวนนอกศูนย์, 36 รอบต่อนาที, ท่อระบายน้ำอัดลม, เทอร์โมมิเตอร์แสดงผลแบบดิจิตอล, ลูกบอลทำความสะอาด CIP, ขาปรับระดับได้, หัวฉีดพ่นกรด, วาล์วตัวอย่าง	3
37	E-6	ปั้มแรงเหวี่ยง	10T/ชม	สแตนเลส SUS304 หัวปั๊ม 36 ยก แมคคานิคอลซีล มอเตอร์ ABB	1
38	E-7	ปั๊มสกรูคว่ำ	5T/ชม	ปั๊มสกรูหัวกลับ, พร้อมรถเข็นแบบไดนามิก, สามารถยกได้, ปรับความเร็วได้แบบไม่ต่อเนื่อง, ส่วนที่สัมผัสกับผลิตภัณฑ์เป็นเหล็กกล้าไร้สนิม SU304L	1
39	E-8	กรองกระบอกคู่	10T/ชม	สแตนเลส SUS304, 40 ตาข่าย, ตาข่ายกรองสแตนเลส, ท่อคู่	1
40	E-9	แพลตฟอร์มการผสม		SUS304 แผ่นลายสแตนเลส ราวบันได รางระบายน้ำส่วนกลาง ขนาด 45008001800mm	1
42	ฉ	หน่วยฆ่าเชื้อและเติม
43	เอฟ-1	เครื่องนึ่งขวดนม	Q=6T/ชม	วัสดุ: ชนิดท่อ SUS 304 ช่วงอุณหภูมิการฆ่าเชื้อ: 25~50℃→95℃(30S)(การฆ่าเชื้อ)→88℃(การเติมร้อน) Spirax sarco ระบบวาล์วควบคุมและระบายแรงดันไอน้ำ กับดักไอน้ำ เซ็นเซอร์อุณหภูมิ Jumo ของเยอรมนีเครื่องควบคุมน้ำ Burkert tower ของเยอรมนี, วาล์วนิวแมติก GEA / APV, เครื่องบันทึกอุณหภูมิไร้กระดาษ, ระบบควบคุมหน้าจอสัมผัส Siemens PLC พร้อมระบบทำความสะอาด CIP ในตัว	1
44	เอฟ-2	เครื่องดูดฝุ่น	Q=6T/ชม	SUS304, ทรานสดิวเซอร์ความดันแตกต่าง, ปั๊มสุญญากาศชนิดการไหลเวียนของน้ำ, ระดับสุญญากาศในการทำงาน -0.08MPa, ปั๊มหอยโข่งหลายใบพัดแนวตั้ง, การควบคุมการแปลงความถี่	1
45	เอฟ-3	โฮโมจีไนเซอร์	Q=6T/ชม	SUS304, แรงดันสูงสุด 25Mpa, พร้อมตู้สตาร์ท, การควบคุมการแปลงความถี่	1

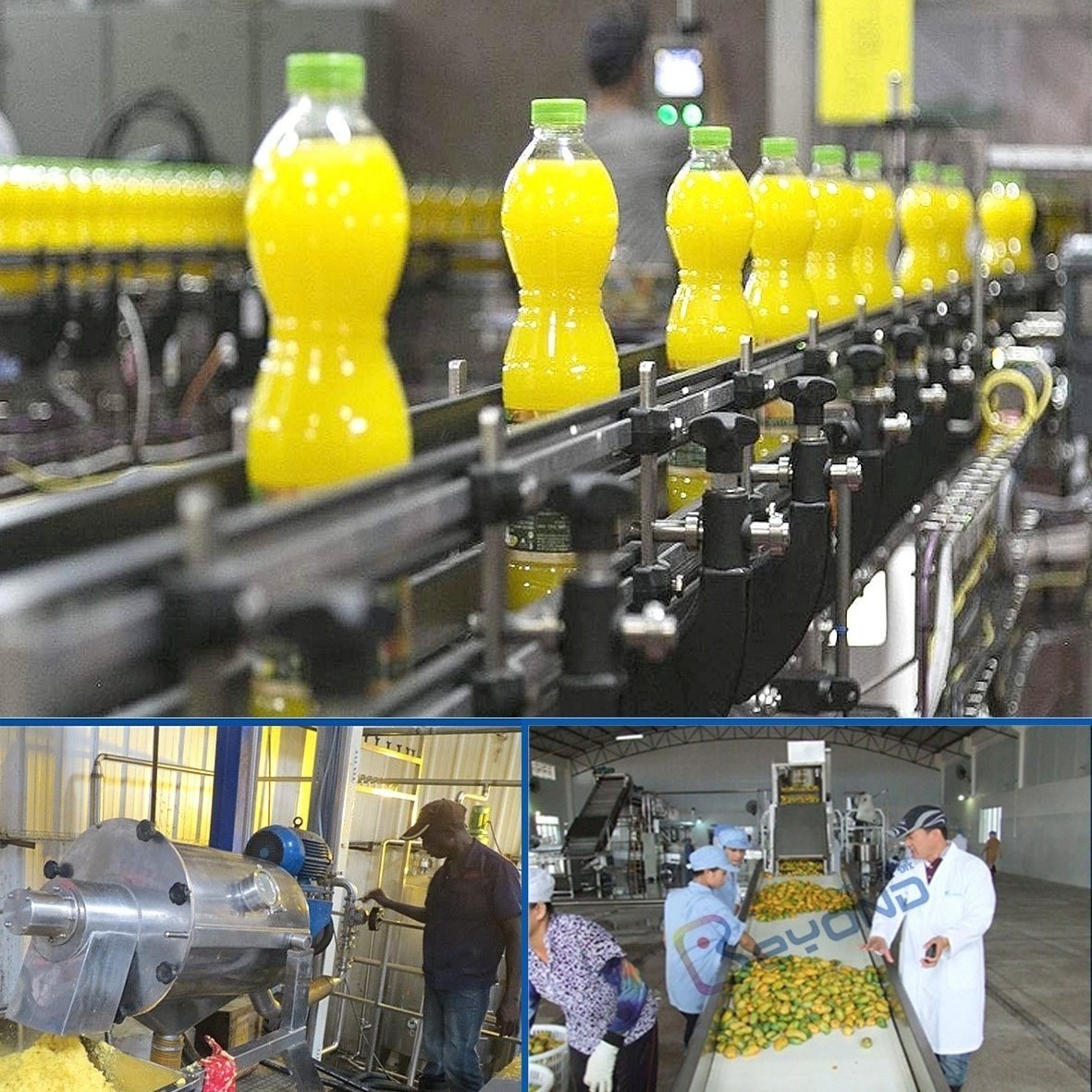

46	เอฟ-4	เครื่องบรรจุขวดเพท	Q=6T/ชม	500ml/b, 12000B/h, การฆ่าเชื้อขวดเอียง, อุโมงค์พ่นความเย็น, โซ่ลำเลียง, พร้อมตัวเข้ารหัสวันที่อิงค์เจ็ท, เครื่องเป่า, เครื่องติดฉลาก, เครื่องติดฉลากหด, เครื่องห่อฟิล์มหด, เครื่องบรรจุกล่อง ฯลฯ	1
48	ช	หน่วยน้ำร้อน
49	G-1	ถังน้ำร้อน	V=3000L	SUS304, การเก็บรักษาความร้อน PU 60 มม., หัวรูปกรวย 15° ด้านบนและด้านล่าง, ท่อระบายน้ำอัดลม, วาล์วหายใจ, เทอร์โมมิเตอร์แสดงผลแบบดิจิตอล, ท่อน้ำล้น, แผ่นป้องกันน้ำวน, ช่องเติมน้ำบริสุทธิ์, หัวฉีดน้ำร้อนไหลย้อน, ไฟแสดงสถานะหลอดแก้ว, แบบลูกลอย เซ็นเซอร์ระดับสูง, กลาง, ต่ำ, วาล์วปล่อยด้านล่างพร้อมแกนดึง, ขาปรับระดับ, บันได	1
50	G-2	ปั้มแรงเหวี่ยง	Q=5T/ชม	SUS304 ยกสูง 36 เมตร แมคคานิคัลซีล	1
51	G-3	เครื่องทำความร้อน Palte	Q=5T/ชม	SUS304, อบไอน้ำโดยตรง, แผ่น Proof Pressure 8 กก., 60-95 ℃	1
52	G-4	ระบบควบคุมอุณหภูมิ		K Spirax sarco วาล์วลด, ระบบดัก, สต๊อปวาล์วแบรนด์ดังของจีน, เครื่องมือไอน้ำ	1
54	ชม	หน่วย CIP
55	ชม	ระบบซีไอพี	3*3000ล	สามถัง, หมุนเวียนเดียว, CIP กึ่งอัตโนมัติ, ถังฉนวนสองชั้น, วัสดุถังสแตนเลส SUS304, ถังกรดและด่างพร้อมคนกวน, ระบบเตือนระดับของเหลวสูงและต่ำ, ระบบควบคุมอุณหภูมิอัตโนมัติ Spirax Sarco, เซ็นเซอร์อุณหภูมิ JUMO, ปั๊มความคืบหน้าแบรนด์ Shanghai YUAN 1 ชิ้น , 20T/H, ปั๊มยก 36M, 300L กรดเข้มข้น & ถังด่างซึ่งเป็นวัสดุ SUS316L, ปั๊มไดอะแฟรมนิวเมติกนำเข้าสหรัฐอเมริกา 2 ชิ้น	1
56	ร	ปั๊มส่งคืน CIP	20T/ชม	SUS316L, ยก 24 ม., แมคคานิคัลซีล, มอเตอร์ ABB	2
59	ฉัน	ส่วนการติดตั้ง
60	ฉัน-1	ระบบท่อสินค้า		ไปป์ไลน์ CIP, ไปป์ไลน์การประมวลผลและท่อบำบัดน้ำเสียของอุปกรณ์ทั้งหมดจาก Beyond และวาล์วที่จำเป็นทั้งหมด, เมตร, มาตรฐาน ISO (Φ63, Φ51, Φ38 ฯลฯ ), มาตรฐานเธรดรอบ SMS	1
61	ไอ-2	ระบบท่อส่งไฟฟ้า		รวมถึงอุปกรณ์ ท่อส่งไอน้ำ (ท่อเหล็กคาร์บอน), ท่อส่งน้ำแข็ง (ท่อชุบสังกะสีแบบจุ่มร้อน), น้ำประปา (สังกะสีแบบจุ่มร้อน ) และท่อลมอัด (ท่อเหล็กคาร์บอน) และยังต้องการวาล์ว, เมตร, ไม่รวมฉนวนของท่อ, ผู้ซื้อเชื่อมต่อท่อหลักไปยังตำแหน่งที่ต้องการ	1
62	I-3	ตู้จำหน่ายไฟฟ้า		รวมถึงตู้ควบคุมไฟฟ้าและตู้ควบคุมไซต์ของอุปกรณ์ Beyond Provided ทั้งหมดในเวิร์กช็อปหลักที่ทำจากสแตนเลส SUS304	1
63	ฉัน-4	ระบบจำหน่ายไฟฟ้า		สายเคเบิลที่จำเป็นทั้งหมดและชิ้นส่วนไฟฟ้าที่เกี่ยวข้องสำหรับการติดตั้ง (สายเคเบิล ส่วนรองรับ ท่ออ่อน ฯลฯ) ของอุปกรณ์ Beyond	1
64	I-5	ค่าติดตั้งและค่าว่าจ้าง		การติดตั้งและการว่าจ้างอุปกรณ์จากบริษัทของผู้ขาย (Beyond) ลูกค้าเสนอเครื่องมือในการติดตั้ง (เครื่องเชื่อม เครื่องตัด เครื่องแบน ฯลฯ) และวัสดุสิ้นเปลืองในการติดตั้ง (แท่งเชื่อมสแตนเลส แท่งเชื่อมคาร์บอน พลังงานไฟฟ้า อาร์กอน ฯลฯ)	1
