สถานที่กำเนิด	จีน
ชื่อแบรนด์	Shanghai Beyond
ได้รับการรับรอง	ISO9001/CE/SGS
หมายเลขรุ่น	BY-MPL
จำนวนสั่งซื้อขั้นต่ำ	หนึ่งชุด/หนึ่งบรรทัด
ราคา	Negotiation
รายละเอียดการบรรจุ	ห่อฟิล์ม PE หรือบรรจุโครงเหล็กคาร์บอน หรือบรรจุกล่องไม้ตามความต้องการของลูกค้า
เวลาการส่งมอบ	50-100 วันทำการเมื่อได้รับการชำระเงินและยืนยันภาพวาด
สามารถในการผลิต	50 ชุดต่อฤดูกาล

ชื่อผลิตภัณฑ์	ต้นทุนโรงงานเยื่อมะม่วง	ประเภทสายการประมวลผล	เสร็จสิ้นโครงการเทิร์นคีย์
ผลผลิตน้ำผลไม้	50-75%	บริกซ์ใส่ผลไม้	10-20brix (ผลไม้สด)
สิ้นสุดผลิตภัณฑ์บริกซ์	60~72Brix(เข้มข้น)	แรงดันไฟฟ้า	380V 50Hz/110V 60Hz/415V 50Hz
ต้องการตัวดำเนินการ	ประมาณ 6-20 ท่าน

ชื่อแบรนด์:	เซี่ยงไฮ้บียอนด์
หมายเลขรุ่น:	BY-MPL05
ความจุ	5-50T/ชม
วัตถุดิบ	มะม่วงสด / สับปะรด
ผลิตภัณฑ์สุดท้าย	น้ำผลไม้สด NFC น้ำผลไม้เข้มข้น น้ำผลไม้เข้มข้น น้ำผลไม้ใส น้ำผลไม้ขุ่น
ผลผลิตน้ำผลไม้	50-75%
บริกซ์ใส่ผลไม้	10-20brix (ผลไม้สด)
สิ้นสุดผลิตภัณฑ์บริกซ์	60~72Brix(เข้มข้น)
แพ็คเกจสำหรับผลิตภัณฑ์ขั้นสุดท้าย	ถุงขนาดใหญ่ปลอดเชื้อในถัง/ขวดแก้ว/ขวด PET, กล่องทรงจั่ว/กล่องทรงอิฐ
การรับรอง:	ISO9001/CE/เอสจีเอ
วัสดุหลักสำหรับเครื่องจักร	SUS304 หรือ SUS316
สถานที่กำเนิด:	จีน
ประวัติผู้ผลิต	มากกว่า 10 ปี
แรงดันไฟฟ้า	380V 50Hz/110V 60Hz/415V 50Hz
การใช้พลังงาน (กิโลวัตต์)	ชนิดประหยัดพลังงาน ประมาณ 100-500kw
ต้องการตัวดำเนินการ	ประมาณ 6-20 ท่าน
ปริมาณการใช้น้ำหล่อเย็น	ประมาณ80-300M³
การบริโภคไอน้ำ	ประมาณ 300-5000T/H,
ต้องการพื้นที่โรงงาน	ประมาณ500-5000ตรม
การรับประกัน	12 เดือนหลังจากการว่าจ้าง
บริการหลังการขาย	วิศวกรพร้อมให้บริการเครื่องจักรในต่างประเทศ

เลขที่	ข้อมูลโครงการ	สถานที่	ข้อสังเกต
1	5T/H สับปะรดบด	เคนยา	เครื่องบด
2	สายการประมวลผลน้ำสับปะรด 2T / H	ศรีลังกา	โครงการแปรรูปผลไม้สด
3	6t/H เครื่องดื่ม สายการผลิต	เหลียวหนิง ฮูหลู่ต๋าว	โครงการแบบครบวงจร
4	สายการผลิตเครื่องดื่มเพคติน 3 ตัน/ชั่วโมง	มณฑลซานตง หยานไถ	โครงการแบบครบวงจร
5	24000 p/H สายน้ำผึ้งสกัด PET สายการผลิตเครื่องดื่มก่อนกระบวนการ	ฉงชิ่ง ซิ่วซาน	โครงการแบบครบวงจร
6	เครื่องดื่ม 12t/H สายการผลิต	เหอหนานซานเหมินเซีย	โครงการแบบครบวงจร
7	สายการผลิตเครื่องดื่มว่านหางจระเข้ 5 ตัน/ชั่วโมง	เจ้อเจียงเจียซิง	โครงการแบบครบวงจร
8	เครื่องจักรแปรรูปผลไม้	ฝรั่งเศส	เครื่องจักรแปรรูปผลไม้

หมายเลขการไหล	ชื่อ	แบบอย่าง	ข้อมูลจำเพาะ	จำนวน (ชุด)

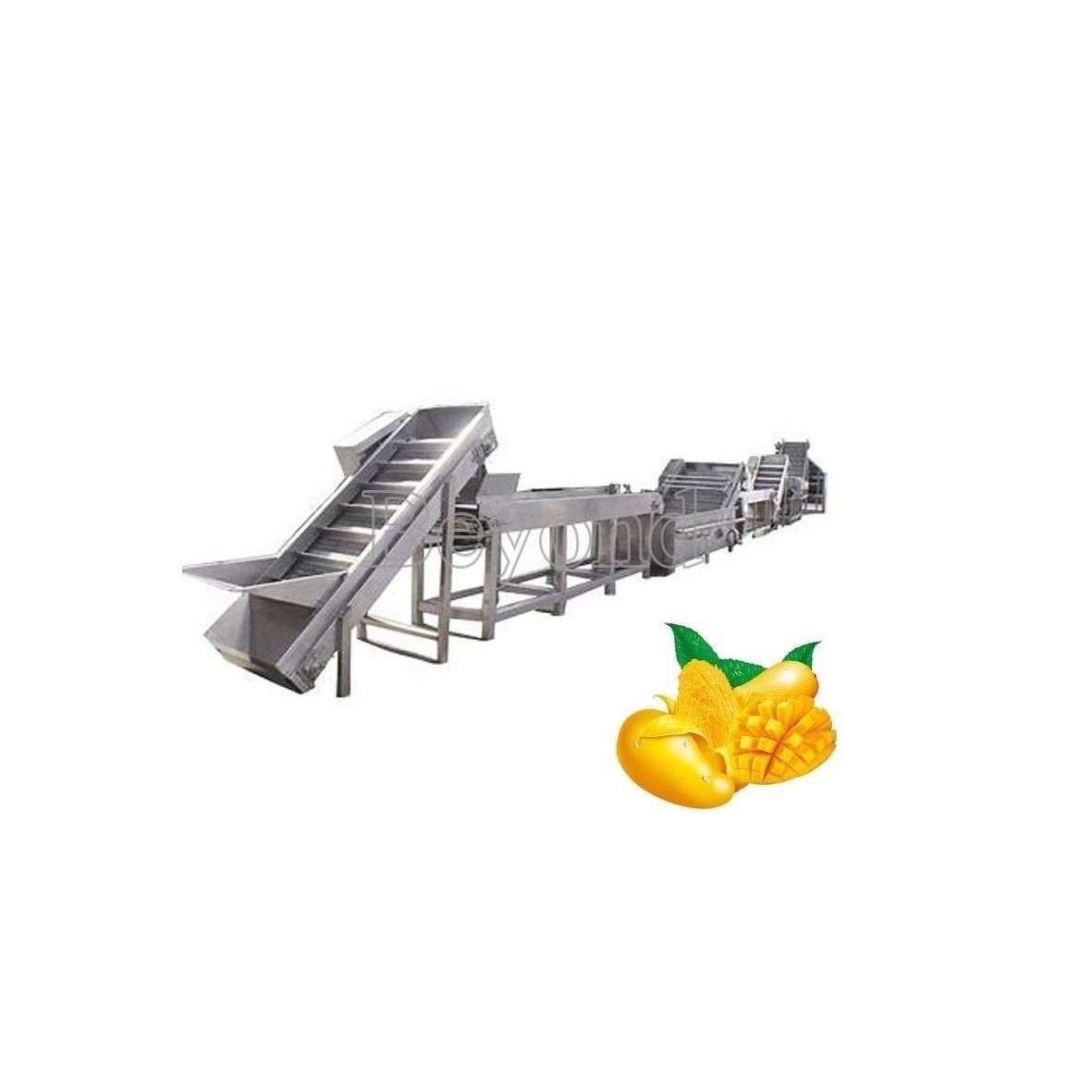

หน่วยแปรรูปมะม่วงสด

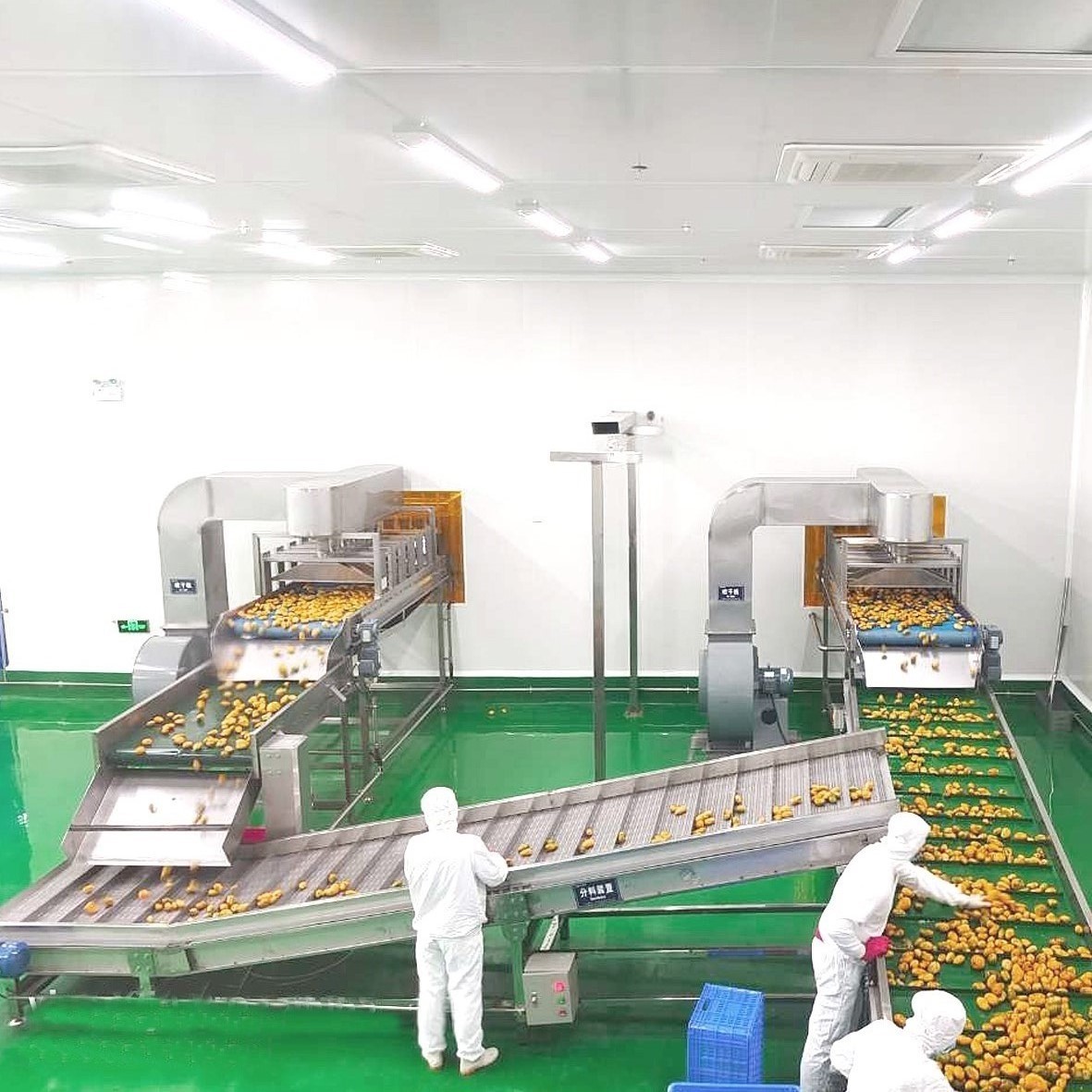

เอ-1	ลิฟต์กระดาน	5T/ชม	โครง SUS304, แผงกระดานสแตนเลส, โดยตัวควบคุมความถี่ 20~100RPM, โซ่ลำเลียงทำจากวัสดุฆ่าเชื้อโรค	1
เอ-2	เครื่องเป่าลมและเครื่องคัดแยก	5T/ชม	ปั๊มหอยโข่งสแตนเลส ;ปั๊มออกซิเจนสามารถปรับความเร็วได้, ขนาดของลิฟต์และลูกกลิ้งคัดแยกคือ φ51, โต๊ะคัดแยกพร้อมราวกันตก, แท่นทำจากเหล็กกล้าไร้สนิมแผ่นกันลื่น	1
เอ-3	เครื่องล้างแปรง	5T/ชม	วัสดุคือ SUS304, ขนาดของเครื่องคือ 4000×2000×1400mm, ทรานสดิวเซอร์นำเข้า, พร้อมที่ดันผลไม้ด้วยมือ, ที่ด้านล่างมีอุปกรณ์ฉีดพ่นสำหรับฉีดพ่นน้ำประปา	1
เอ-4	ลิฟต์กระดาน	5T/ชม	มอเตอร์ของเครื่องขนาด 3 กิโลวัตต์ พร้อมกระปุกเกียร์ ปรับความเร็วได้ 20~100 รอบต่อนาที กระดานสแตนเลส 4500×1100 มม.	1
	ผลรวมย่อย:
B หน่วยผลิตเยื่อมะม่วง

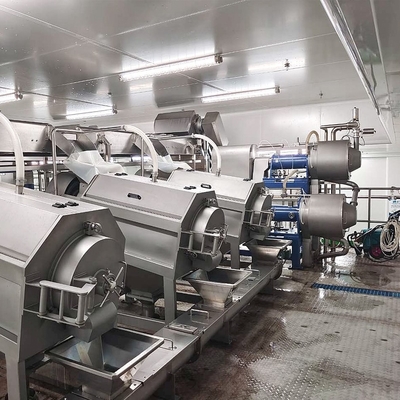

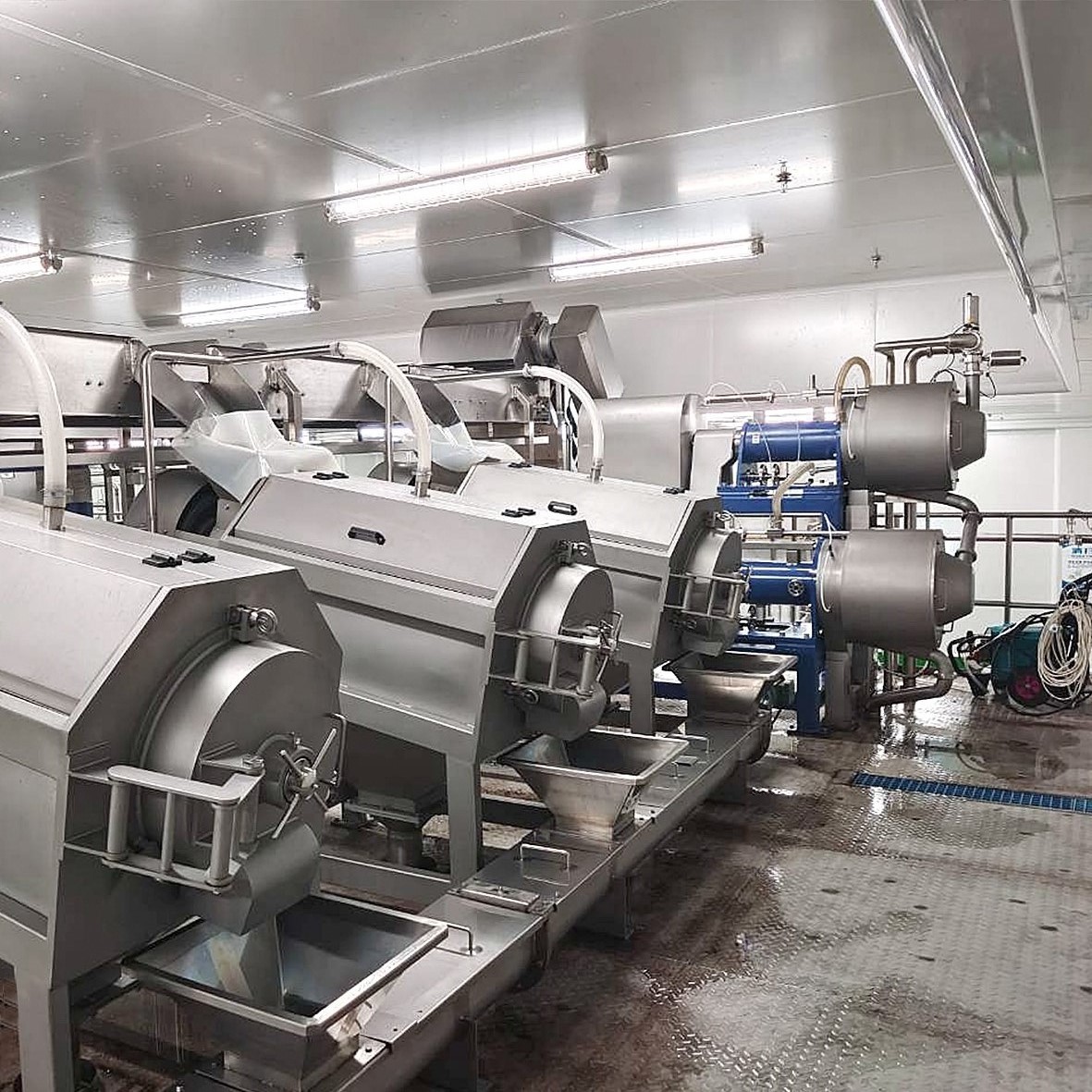

บี-1	สารประกอบพัลเพอร์และดีสโตนเนอร์	5T/ชม	เฟรม SUS304 ปรับความเร็วได้ด้วยทรานสดิวเซอร์	1
บี-2	สกรูลำเลียงแกนผลไม้		ทำจากสแตนเลส SUS304 เส้นผ่านศูนย์กลางของสกรู 300 มม. รูปตัวยู	3
บี-3	ถังเก็บชั่วคราว	1000L	SUS304, ชั้นเดียว, ติดตั้งด้านบนติดตั้งช่องมองแสง, ลูกฉีดพ่น CIP, ที่ด้านล่างพร้อมเต้าเสียบที่เชื่อมต่อกับหน้าแปลน, พร้อมโพรบระดับสูง / ต่ำ, ขาปรับได้ 4 ขา	1
บี-4	ปั้มเกลียว	10T/ชม	ปรับความเร็วด้วยตนเอง แรงดันที่เต้าเสียบคือ 0.6Mp	2
บี-5	เครื่องทำความร้อนแบบท่อ	5T/ชม	เกรดสุขาภิบาลอาหารการทำความร้อนแบบท่อด้วยระบบวาล์วลดไอน้ำนำเข้า ควบคุมอุณหภูมิแบบแมนนวล พร้อมเทอร์โมมิเตอร์ที่เต้าเสียบ	1
บี-6	เครื่องขัดชนิดขูด	3 ครั้ง/ชั่วโมง	SUS304, รูตาข่ายสแตนเลส, การควบคุมความเร็วความถี่ตัวแปร, พร้อมแรงดันขาออกที่ปรับได้	1
B-7	ถังเก็บบัฟเฟอร์	1000L	วัสดุเป็นสแตนเลส SUS304, ชั้นเดียว, ทรงกลม, แบบครึ่งเปิด, เต้าเสียบที่ด้านล่างพร้อมหน้าแปลนเชื่อมต่อ, หัววัดระดับสูง/ต่ำ, ช่องเติมน้ำบริสุทธิ์	1
B-8	แพลตฟอร์มสำหรับ destoner,pulper และ crusher		ผู้สนับสนุนเหล็กอ่อน, บนพื้นผิวด้วยแผ่นตาหมากรุกสแตนเลส, ขนาดคือ 5,000 มม. × 2500 มม., การระบายน้ำตรงกลาง	1
B-9	แพลตฟอร์มสำหรับเครื่องบด		ผู้สนับสนุนเหล็กอ่อน บนพื้นผิวที่มีแผ่นตาหมากรุกสแตนเลส ขนาดคือ 3500 มม. × 2500 มม. ระบายน้ำตรงกลาง	1
B-10	เครื่องบด		SUS304 แบบซี่ฟัน พร้อมมอเตอร์ ABB พร้อมการพ่นทรายในลักษณะที่ปรากฏ	1
B-11	เครื่องกดสายพาน	5T/ชม	ถุงตาข่ายอนามัย SUS 304 อัตโนมัติเต็มรูปแบบ	1

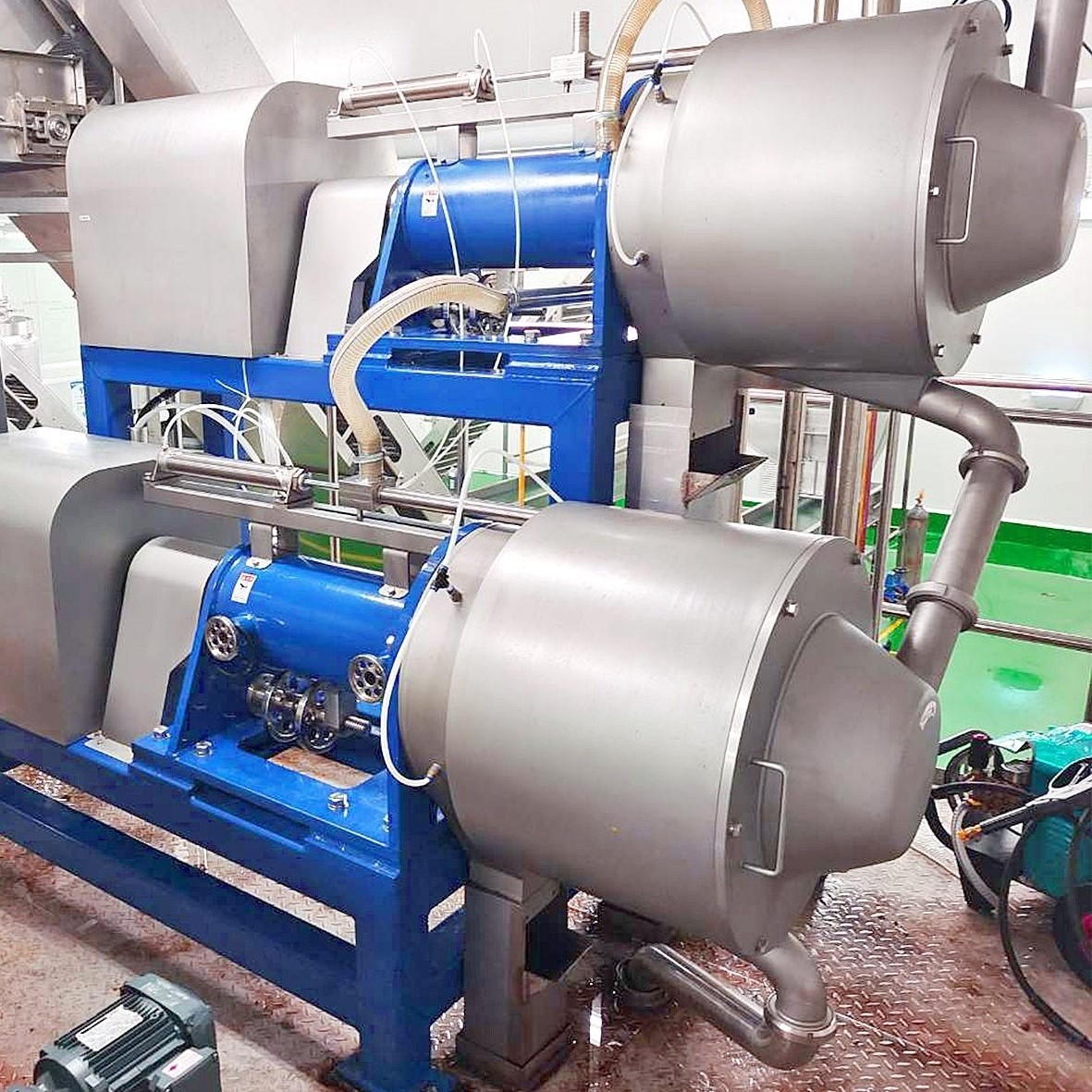

B-12	เยื่อสองขั้นตอน	5T/ชม	SUS304, ตาข่ายแรก 0.8 มม., ตาข่ายรอง 0.4 มม., กำลังไฟ 18.5KW SUS 304, ขั้นแรก 0.8 มม. เมช, ขั้นที่สอง 0.4 มม. เมช, กำลังไฟ 18.5 กิโลวัตต์	1
	ผลรวมย่อย:
C เครื่องระเหยและหน่วยเข้มข้น
ซี-1	ขประสบถังเก็บ	3000L	วัสดุเป็นสแตนเลส SUS304 พร้อมตัวแยก PU, กรวยด้านบน, เต้าเสียบที่ด้านล่างพร้อมหน้าแปลนเชื่อมต่อ, ท่อระบายน้ำที่ปิดสนิท, บันได, หัววัดระดับสูง/ต่ำ, วาล์วตัวอย่าง, เครื่องกวนแบบยืนติดตั้งด้านบน, แผ่นป้องกันการไหลวนที่ด้านล่าง, เครื่องวัดอุณหภูมิแบบดิจิตอล, ลูกบอลฉีดพ่น CIP ขาปรับระดับได้	2
ซี-2	ปั้มแรงเหวี่ยง	10T/ชม	สุขภัณฑ์เกรดอาหาร แมคคานิคอลซีล มอเตอร์ ABB หัวปั๊มยาว 36m	1
ซี-3	เครื่องระเหยวงจรแบบบังคับเอฟเฟกต์คู่	1.5-2T/ชม	วัสดุ SUS304, การควบคุม PLC อัตโนมัติเต็มรูปแบบ, ระบบวาล์วลดและปรับไอน้ำนำเข้าของสหราชอาณาจักร, เซ็นเซอร์อุณหภูมินำเข้า, ตัวควบคุมความดันแตกต่าง, ใช้น้ำจากหอสำหรับระบายความร้อน	1
ซี-4	ถังเก็บแบทช์	5000L	วัสดุเป็นสแตนเลส SUS304, ชั้นเดียว, เทอร์โมมิเตอร์แบบดิจิตอล, วาล์วตัวอย่าง, ท่อระบายน้ำอัดลม, บันได, เซ็นเซอร์ระดับสูง/ต่ำ, เครื่องกวนแบบตั้งพื้น, แผ่นป้องกันการไหลวน, ลูกบอลทำความสะอาด CIP, ฐานรองแบบปรับได้	2
ซี-5	ปั๊มโรตารี่	3~5T/ชม	ใช้ยางฟู้ดเกรดเป็นประเก็น ด้านในขัดเงา ควบคุมความถี่ได้	1
	ผลรวมย่อย:

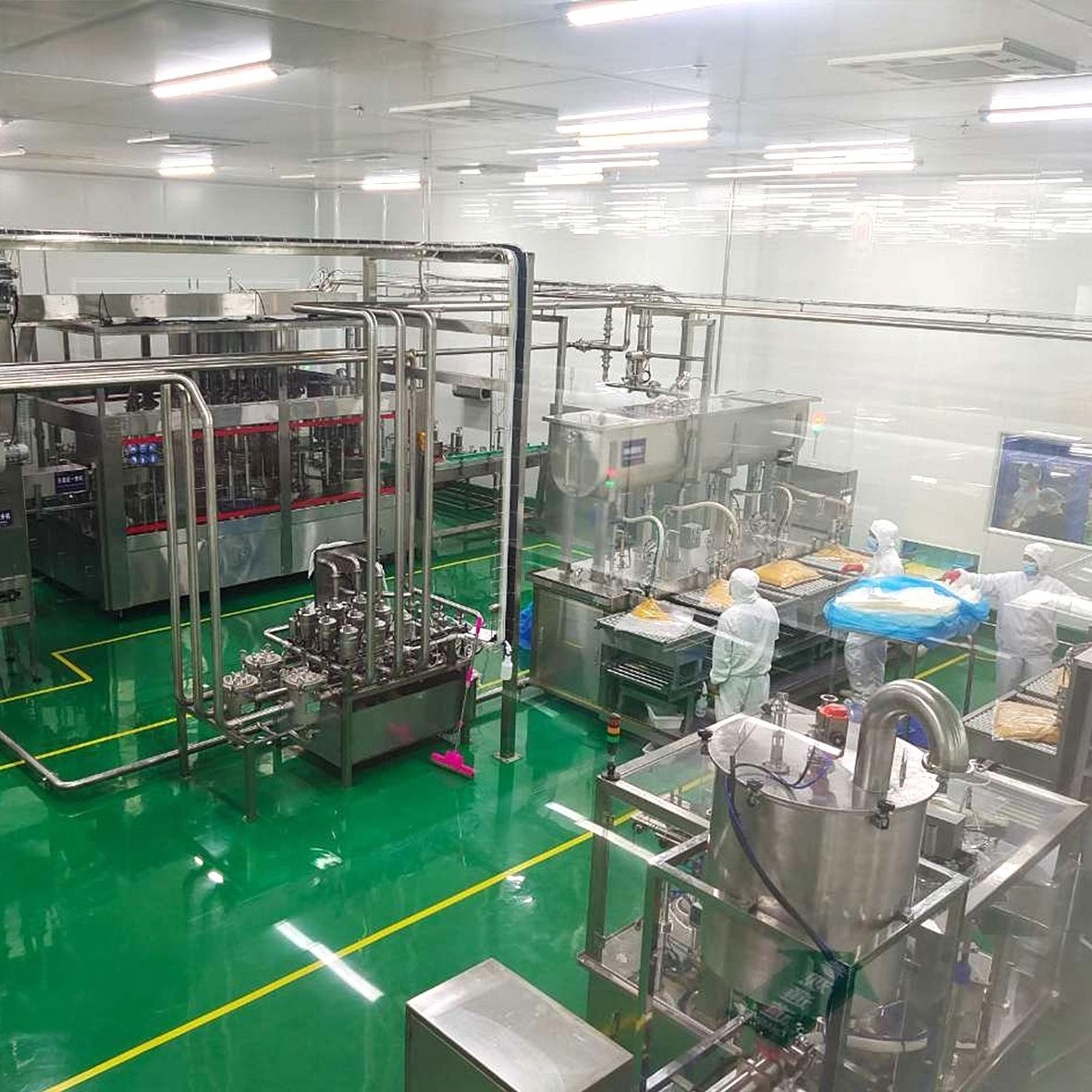

D ระบบการฆ่าเชื้อและการบรรจุ

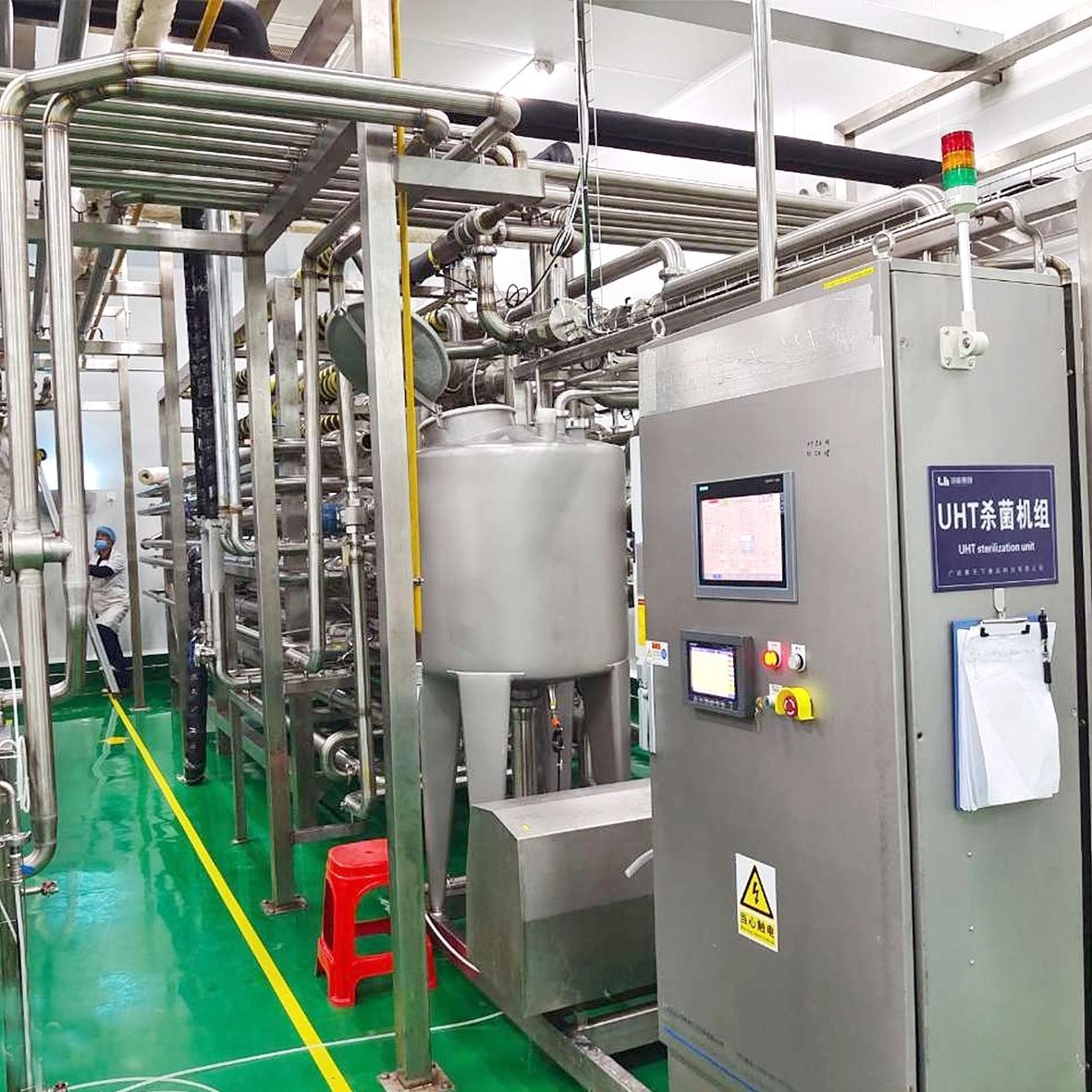

D-1	เครื่องนึ่งขวดนมแบบหลอดในหลอด	1.5-2T/ชม	เหล็กกล้าไร้สนิม SUS304, ชนิดท่อในท่อ, ควบคุม PLC อัตโนมัติเต็มรูปแบบ, ระบายความร้อนด้วยน้ำในอาคาร, ระบบลดและปรับไอน้ำ sprirax sarco นำเข้าจากสหราชอาณาจักร, อุณหภูมิฆ่าเชื้อ 110 ℃, 60 วินาที	1
ดี-2	เครื่องฟอกอากาศ	1.5-2T/ชม	อัตโนมัติเต็มรูปแบบทำงานร่วมกับเครื่องนึ่งขวดนมแบบหลอดในหลอด	1
ดี-2	ฟิลเลอร์ปลอดเชื้อ	1.5-2T/ชม	ฆ่าเชื้อด้วยไอน้ำ ควบคุมอัตโนมัติ หัวเติมเดียว	1
	ผลรวมย่อย
ระบบ E CIP
E-1	ระบบซิปกึ่งอัตโนมัติ	2T×3	ชั้นภายนอกของถังเก็บของเหลว CIP เป็นเหล็กกล้าไร้สนิม SUS304 ด้านในเป็น SUS316L ปริมาตรของถังกรด/อัลคาไล CIP อยู่ที่ 2000 ลิตร โดยมีท่อขดอยู่ภายในถังสำหรับให้ความร้อนด้วยไอน้ำแก่ของเหลว CIP อุณหภูมิควบคุมอัตโนมัติ วงจรล้างหนึ่งวงจร กรดของสหรัฐอเมริกา /ระบบเติมอัลคาไล พร้อมรถเข็นขนาดเล็กสำหรับถังเก็บกรด/ด่างเข้มข้น ปั๊มหอยโข่ง 1 ตัว(20T/h หัวปั๊ม 36m)	1
ร	ปั๊มส่งคืน CIP	20T/ชม	เกรดสุขาภิบาลอาหาร, self-priming, แมคคานิคอลซีล	2
	ผลรวมย่อย:
ราคารวมอุปกรณ์
การติดตั้งโครงการ G และอื่น ๆ
G-1	ระบบท่อสินค้า (มาตรฐานแห่งชาติ)		รวมถึงท่อ CIP, ระบบท่อผลิตภัณฑ์, วาล์ว, มิเตอร์ในโรงงานหลัก, มาตรฐาน SMS รวมถึงวัสดุการติดตั้งสำหรับระบบ CIP	1
G-2	ระบบที่ไม่ใช่ผลิตภัณฑ์ (มาตรฐานแห่งชาติ)		รวมท่อไอน้ำ ท่อน้ำเย็น ท่อน้ำประปา และท่อลมอัด ทั้งหมด ไม่รวมฉนวนหุ้มท่อ	1
G-3	ตู้ไฟฟ้า (มาตรฐานแห่งชาติ)		รวมกล่องควบคุมไฟฟ้าทั้งหมดในเวิร์กช็อปหลัก และยังรวมถึงตู้เสื้อผ้าในพื้นที่ (ทำจากสแตนเลส) รวมถึงกล่องควบคุมไฟฟ้าสำหรับระบบ CIP	1
G-4	ระบบจำหน่ายไฟฟ้า (มาตรฐานแห่งชาติ)		รวมสายไฟฟ้าและสะพานไฟ สายเคเบิล และระบบควบคุม ออกแบบกล่องควบคุมหลักที่ส่วนกลาง พร้อมกล่องควบคุมแยกตามจุดเพื่อควบคุมส่วนประมวลผลที่แน่นอน เตรียมปุ่มสำรองสำหรับการใช้งานเพิ่มเติมในอนาคต	1
G-5	การขนส่งสินค้าภายในประเทศ		ส่งไปยังท่าเรือเซี่ยงไฮ้	1
