สถานที่กำเนิด	จีน
ชื่อแบรนด์	Shanghai Beyond
ได้รับการรับรอง	ISO9001/CE/SGS
หมายเลขรุ่น	BY-MPL
จำนวนสั่งซื้อขั้นต่ำ	หนึ่งชุด/หนึ่งบรรทัด
ราคา	Negotiation
รายละเอียดการบรรจุ	การห่อหุ้มฟิล์ม PE หรือการบรรจุโครงเหล็กคาร์บอนหรือการบรรจุกล่องไม้ตามความต้องการของลูกค้า
เวลาการส่งมอบ	50-100 วันทำการเมื่อได้รับการชำระเงินและยืนยันภาพวาด
สามารถในการผลิต	50 ชุดต่อฤดูกาล

ชื่อผลิตภัณฑ์	อุปกรณ์ปลูกเนื้อมะม่วง	ประเภทสายการผลิต	จบโครงการแบบเบ็ดเสร็จ
น้ำผลไม้	50-75%	ผลไม้ป้อน brix	10-20brix (ผลไม้สด)
ผลิตภัณฑ์สุดท้าย brix	60~72Brix (สำหรับเข้มข้น)	แรงดันไฟฟ้า	380V 50Hz/110V 60hz/415V 50Hz
ต้องการโอเปอเรเตอร์	ประมาณ 6-20 คน

ชื่อแบรนด์:	Shanghai Beyond
หมายเลขรุ่น:	BY-MPL05
ความจุ	5-50T / H
วัตถุดิบ	มะม่วงสด/สับปะรด
สินค้าสุดท้าย	น้ำผลไม้สด NFC, น้ำผลไม้เข้มข้น, น้ำผลไม้เข้มข้น, น้ำผลไม้ใส, , น้ำผลไม้ขุ่น
น้ำผลไม้	50-75%
ผลไม้ป้อน brix	10-20brix (ผลไม้สด)
ผลิตภัณฑ์สุดท้าย brix	60~72Brix (สำหรับเข้มข้น)
แพ็คเกจสำหรับผลิตภัณฑ์ขั้นสุดท้าย	ถุงใหญ่ปลอดเชื้อในถังซัก/ขวดแก้ว/ขวด PET, กล่องหน้าจั่ว/ กล่องรูปทรงอิฐ
การรับรอง:	ISO9001/CE/SGS
วัสดุหลักสำหรับเครื่องจักร	SUS304 หรือ SUS316
สถานที่กำเนิด:	จีน
ประวัติผู้ผลิต	มากกว่า 10 ปี
แรงดันไฟฟ้า	380V 50Hz/110V 60hz/415V 50Hz
การใช้พลังงาน (Kw)	ชนิดประหยัดพลังงานประมาณ 100-500kw,
ต้องการโอเปอเรเตอร์	ประมาณ 6-20 คน
ปริมาณการใช้น้ำหล่อเย็น	ประมาณ 80-300M³
ปริมาณการใช้ไอน้ำ	ประมาณ 300-5000T/H,
ต้องการพื้นที่โรงงาน	ประมาณ 500-5000Sqm
การรับประกัน	12 เดือนหลังจากการว่าจ้าง
บริการหลังการขาย	วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ

เลขที่	ข้อมูลโครงการ	สถานที่	ข้อสังเกต
1	5T/H สับปะรดบด	เคนยา	เครื่องบด
2	2T/H สายการผลิตน้ำสับปะรด	ศรีลังกา	โครงการแปรรูปผลไม้สดล่วงหน้า
3	เครื่องดื่ม 6t/H สายการผลิต	เหลียวหนิง huludao	โครงการแบบครบวงจร
4	สายการผลิตเครื่องดื่มเพคติน 3t/H	ซานตง เอี้ยนไถ	โครงการแบบครบวงจร
5	เครื่องดื่มสกัดสายน้ำผึ้ง PET 24000 p / H สายการผลิตก่อนกระบวนการผลิต	ฉงชิ่ง ซิ่วซาน	โครงการแบบครบวงจร
6	เครื่องดื่ม 12t/H สายการผลิต	เหอหนาน ซานเหมินเซีย	โครงการแบบครบวงจร
7	สายการผลิตเครื่องดื่มว่านหางจระเข้ 5 ตัน/ชม.	เจ้อเจียงเจียซิง	โครงการแบบครบวงจร
8	เครื่องจักรแปรรูปผลไม้	ฝรั่งเศส	เครื่องจักรแปรรูปผลไม้

กระแสNO	ชื่อ	แบบอย่าง	ข้อมูลจำเพาะ	จำนวน (ชุด)

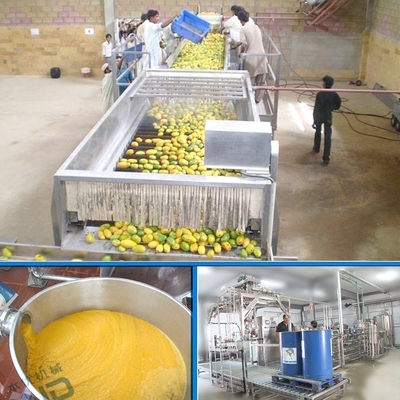

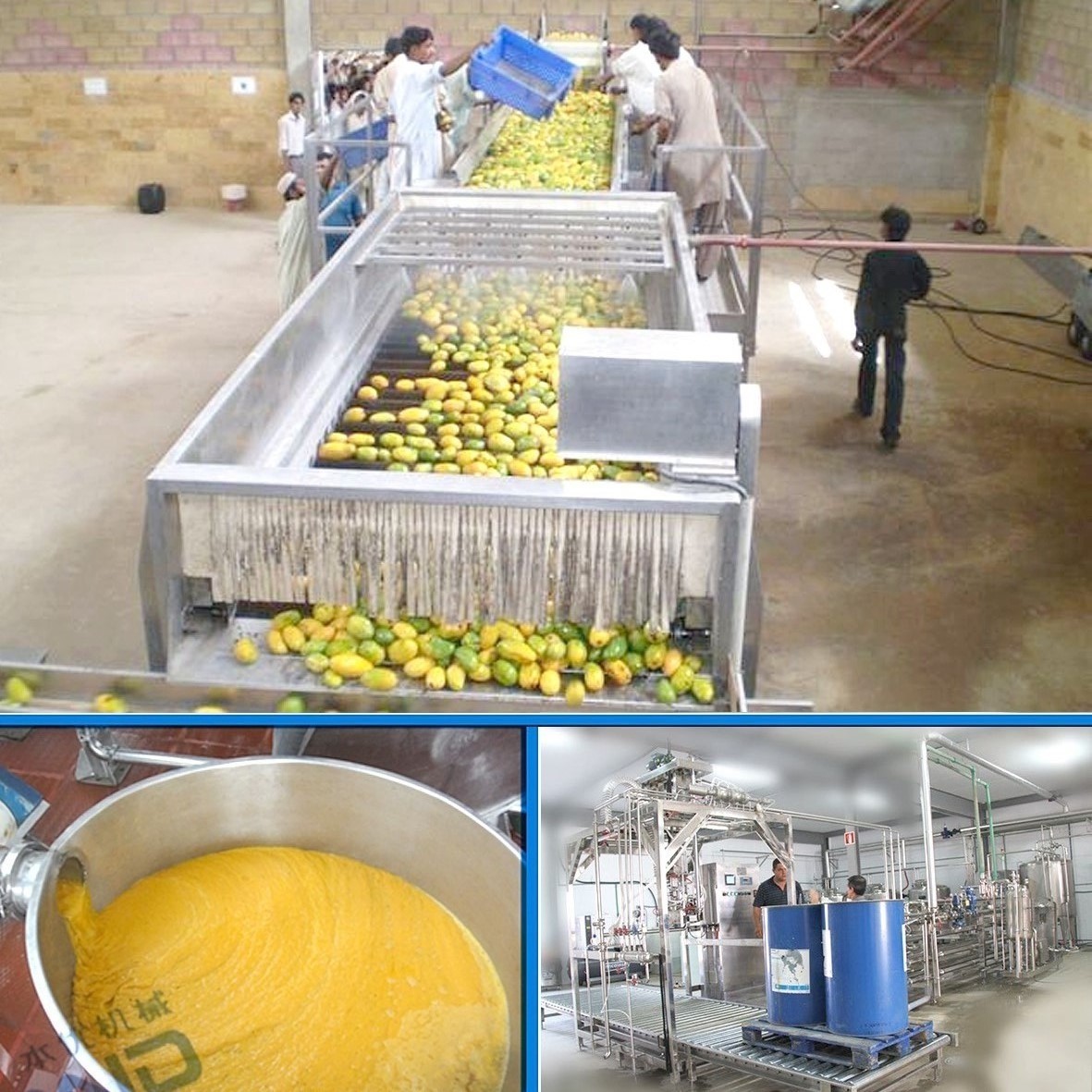

หน่วยประมวลผลมะม่วงสด
A-1	ลิฟท์กระดาน	5T/ชั่วโมง	โครง SUS304, กระดานสแตนเลส, โดยตัวควบคุมความถี่ 20 ~ 100 รอบต่อนาที, สายพานลำเลียงทำจากวัสดุ antisepsis	1
A-2	เครื่องเป่าลมและเครื่องคัดแยก	5T/ชั่วโมง	ปั๊มหอยโข่งสแตนเลส ;ปั๊มออกซิเจนสามารถปรับความเร็วได้ ขนาดของลิฟต์และลูกกลิ้งคัดแยกคือ φ51 โต๊ะคัดแยกพร้อมราวกันตก แท่นทำจากเหล็กสแตนเลสกันลื่นแผ่นลายตารางหมากรุก	1
A-3	เครื่องซักผ้าแปรง	5T/ชั่วโมง	วัสดุเป็น SUS304 ขนาดของตัวเครื่อง 4000×2000×1400mm ทรานสดิวเซอร์นำเข้า มีที่ดันผลไม้แบบแมนนวล ด้านล่างมีอุปกรณ์ฉีดพ่นสำหรับฉีดพ่นน้ำประปา	1
A-4	ลิฟท์กระดาน	5T/ชั่วโมง	มอเตอร์ของเครื่องคือ 3kw พร้อมกระปุกเกียร์ปรับความเร็วได้ 20 ~ 100RPM กระดานสแตนเลส 4500 × 1100mm	1
	ยอดรวม:

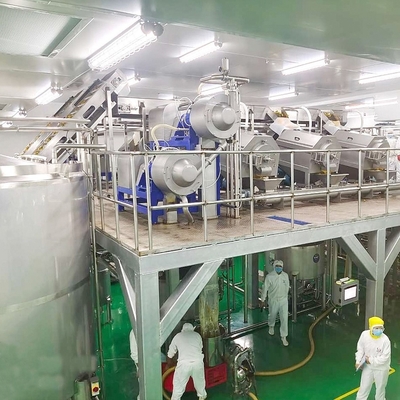

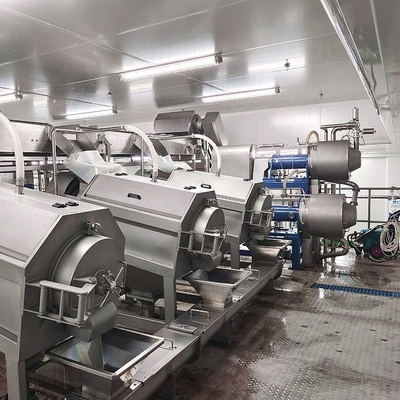

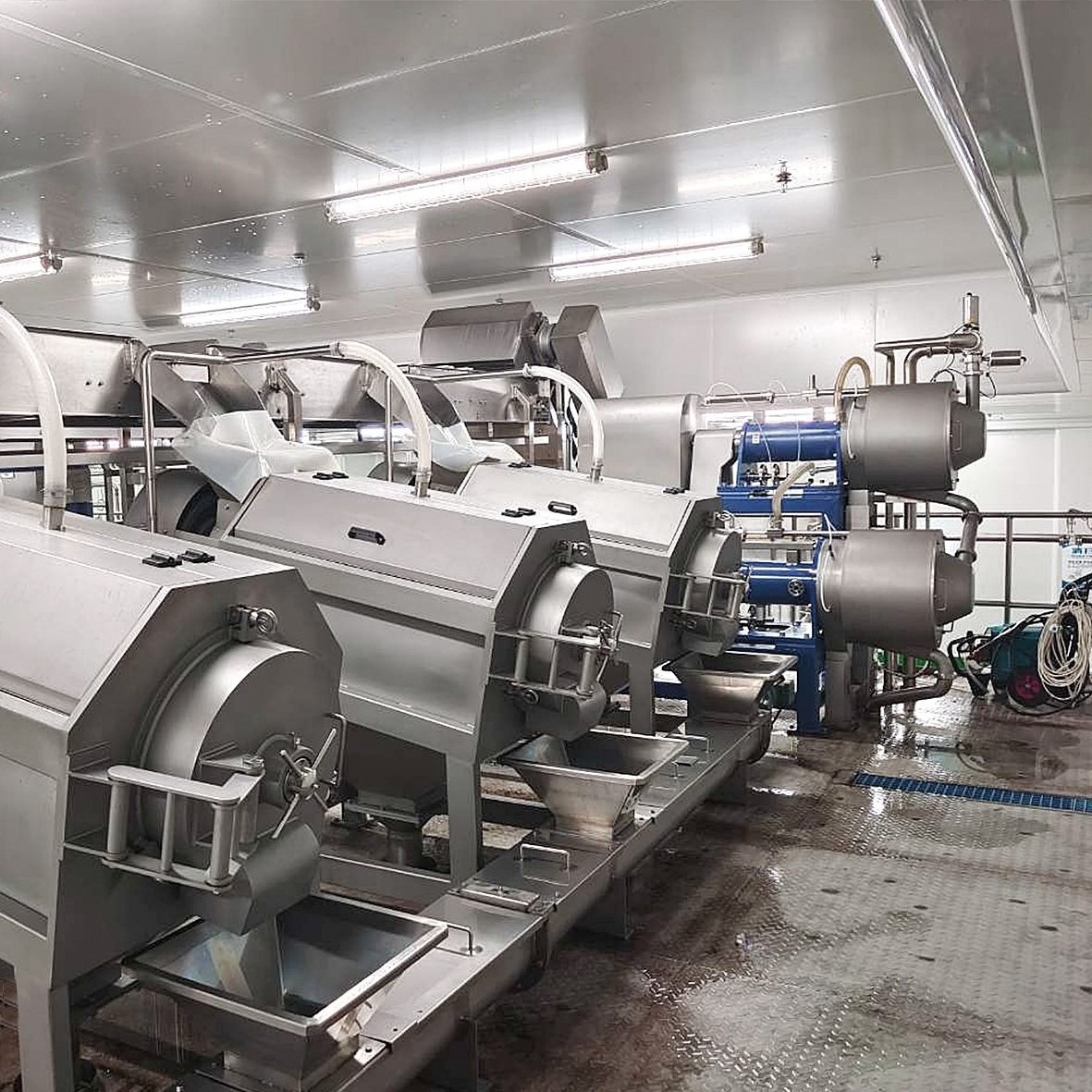

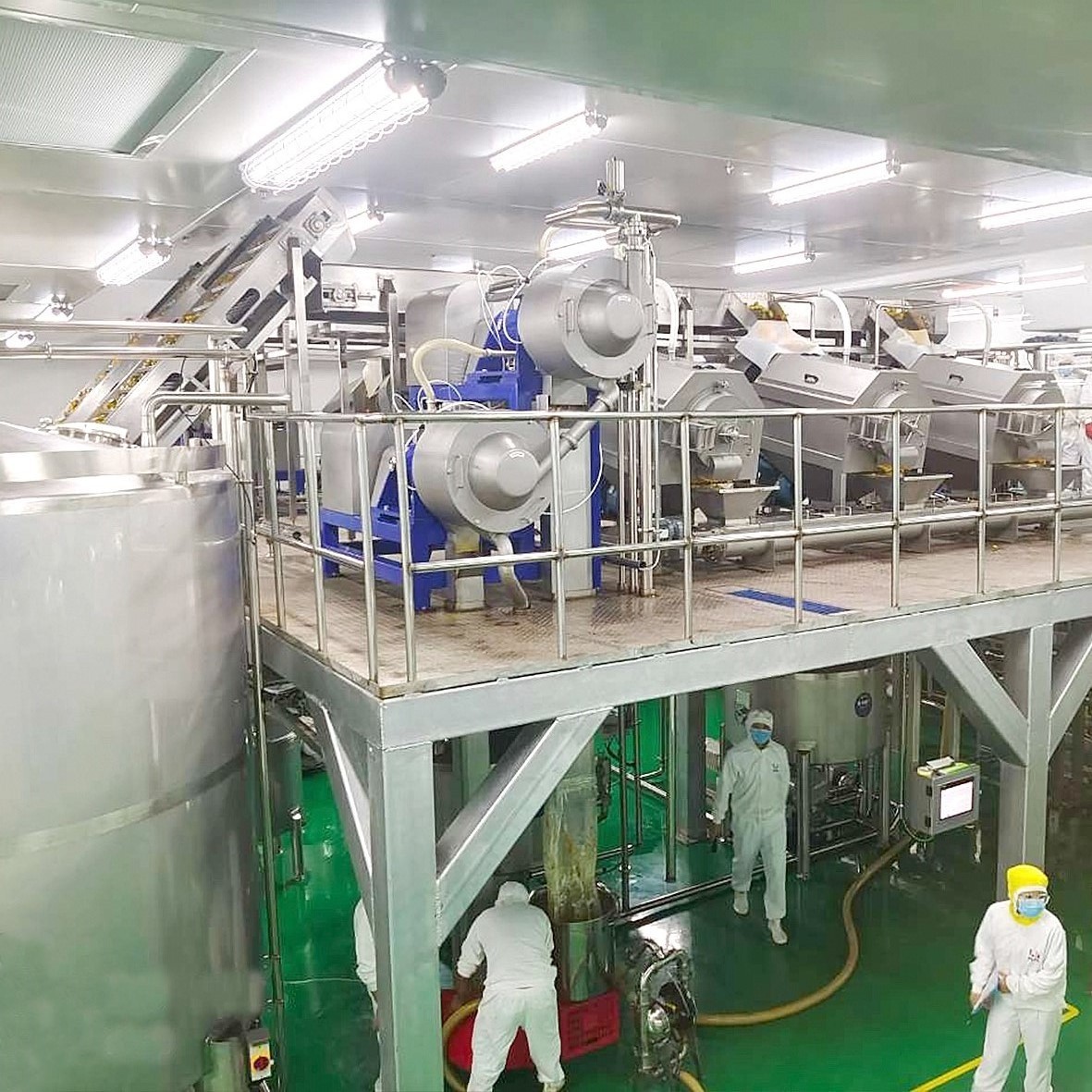

B หน่วยผลิตเยื่อมะม่วง
B-1	สารประกอบเยื่อกระดาษและสารทำลายล้าง	5T / H	เฟรม SUS304 ปรับความเร็วได้ด้วยทรานสดิวเซอร์	1
B-2	สกรูลำเลียงแกนผลไม้		ทำจากสแตนเลส SUS304 เส้นผ่านศูนย์กลางของสกรูคือ 300 มม. รูปตัว U	3
B-3	ถังเก็บน้ำชั่วคราว	1000L	SUS304, ชั้นเดียว, อุปกรณ์ติดตั้งกระจกมองข้างด้านบน, ลูกฉีดพ่น CIP, ที่ด้านล่างพร้อมเต้ารับที่เชื่อมต่อกับหน้าแปลน, พร้อมหัววัดระดับสูง/ต่ำ, ขาปรับระดับได้ 4 ขา	1
B-4	ปั๊มสกรู	10T / H	ปรับความเร็วด้วยตนเอง แรงดันที่เต้าเสียบคือ 0.6Mp	2
B-5	เครื่องทำความร้อนแบบท่อ	5T / H	เกรดสุขาภิบาลอาหารระบบทำความร้อนแบบท่อพร้อมระบบวาล์วลดไอน้ำนำเข้า ควบคุมอุณหภูมิแบบแมนนวล พร้อมเทอร์โมมิเตอร์ที่ทางออก	1
B-6	เครื่องคัดแยกประเภทมีดโกน	3T / H	SUS304, รูตาข่ายสแตนเลส, การควบคุมความเร็วความถี่ตัวแปร, พร้อมแรงดันทางออกที่ปรับได้	1
B-7	ถังเก็บบัฟเฟอร์	1000L	วัสดุเป็นสแตนเลส SUS304 ชั้นเดียว ทรงกลม ชนิดเปิดครึ่ง ช่องทางออกด้านล่างพร้อมหน้าแปลนเชื่อมต่อ หัววัดระดับสูง/ต่ำ ช่องเติมน้ำบริสุทธิ์	1
B-8	แท่นสำหรับ destoner,pulper และ crusher		ตัวรองรับเหล็กอ่อนบนพื้นผิวที่มีแผ่นตาหมากรุกสแตนเลสขนาด 5000mm × 2500mm การระบายน้ำตรงกลาง	1
B-9	แพลตฟอร์มสำหรับเครื่องผลิตเยื่อกระดาษ		ตัวรองรับเหล็กอ่อนบนพื้นผิวที่มีแผ่นตาหมากรุกสแตนเลสขนาด 3500 มม. × 2500 มม. การระบายน้ำตรงกลาง	1
B-10	คั้น		SUS304 แบบฟันเฟือง พร้อมมอเตอร์ ABB พร้อมพ่นทรายตามลักษณะที่ปรากฏ	1
B-11	คั้นน้ำผลไม้กดเข็มขัด	5T / H	ถุงตาข่ายอนามัย SUS 304 อัตโนมัติเต็มรูปแบบ	1
B-12	เยื่อกระดาษสองขั้นตอน	5T / H	SUS304, ตาข่ายแรก 0.8 มม., ตาข่ายรอง 0.4 มม., กำลังไฟ 18.5KW SUS 304, ตาข่าย 0.8 มม. ขั้นแรก, ตาข่าย 0.4 มม. ขั้นที่สอง, กำลังไฟ 18.5kw	1
	ยอดรวม:
C เครื่องระเหยและหน่วยความเข้มข้น
C-1	บีใส่ถังเก็บน้ำ	3000L	วัสดุเป็นสแตนเลส SUS304 ที่มีการแยก PU, กรวยด้านบน, ทางออกที่ด้านล่างพร้อมหน้าแปลนเชื่อมต่อ, ท่อระบายน้ำที่ปิดสนิท, บันได, หัววัดระดับสูง / ต่ำ, วาล์วตัวอย่าง, เครื่องกวนแบบตั้งพื้นด้านบน, แผ่นป้องกันกระแสน้ำที่ด้านล่าง, เครื่องวัดอุณหภูมิแบบดิจิตอล, ลูกฉีดพ่น CIP ขาปรับระดับได้	2
C-2	ปั้มแรงเหวี่ยง	10T / H	เกรดอาหารสุขาภิบาล, ซีลเครื่องกล, มอเตอร์ ABB, หัวปั๊ม 36m	1
C-3	เครื่องระเหยวงจรบังคับแบบดับเบิ้ลเอฟเฟกต์	1.5-2T / H	วัสดุ SUS304, การควบคุม PLC แบบอัตโนมัติเต็มรูปแบบ, ระบบลดไอน้ำและปรับวาล์วนำเข้าของสหราชอาณาจักร, เซ็นเซอร์อุณหภูมินำเข้า, ตัวควบคุมความแตกต่างของความดัน, ใช้น้ำหอเพื่อระบายความร้อน	1
C-4	ถังเก็บแบทช์	5000L	วัสดุเป็นสแตนเลส SUS304, ชั้นเดียว, เทอร์โมมิเตอร์แบบแสดงดิจิตอล, วาล์วตัวอย่าง, ท่อระบายอากาศ, บันได, เซ็นเซอร์ระดับสูง/ต่ำ, เครื่องกวนแบบปิดด้านข้างแบบยืน, แผ่นป้องกันกระแสน้ำวน, ลูกทำความสะอาด CIP, ตัวรองรับที่ปรับได้	2
C-5	ปั๊มโรตารี่	3~5T / H	ใช้ยางฟู้ดเกรดเป็นประเก็น ด้านในขัดกระจก ควบคุมความถี่	1
	ยอดรวม:

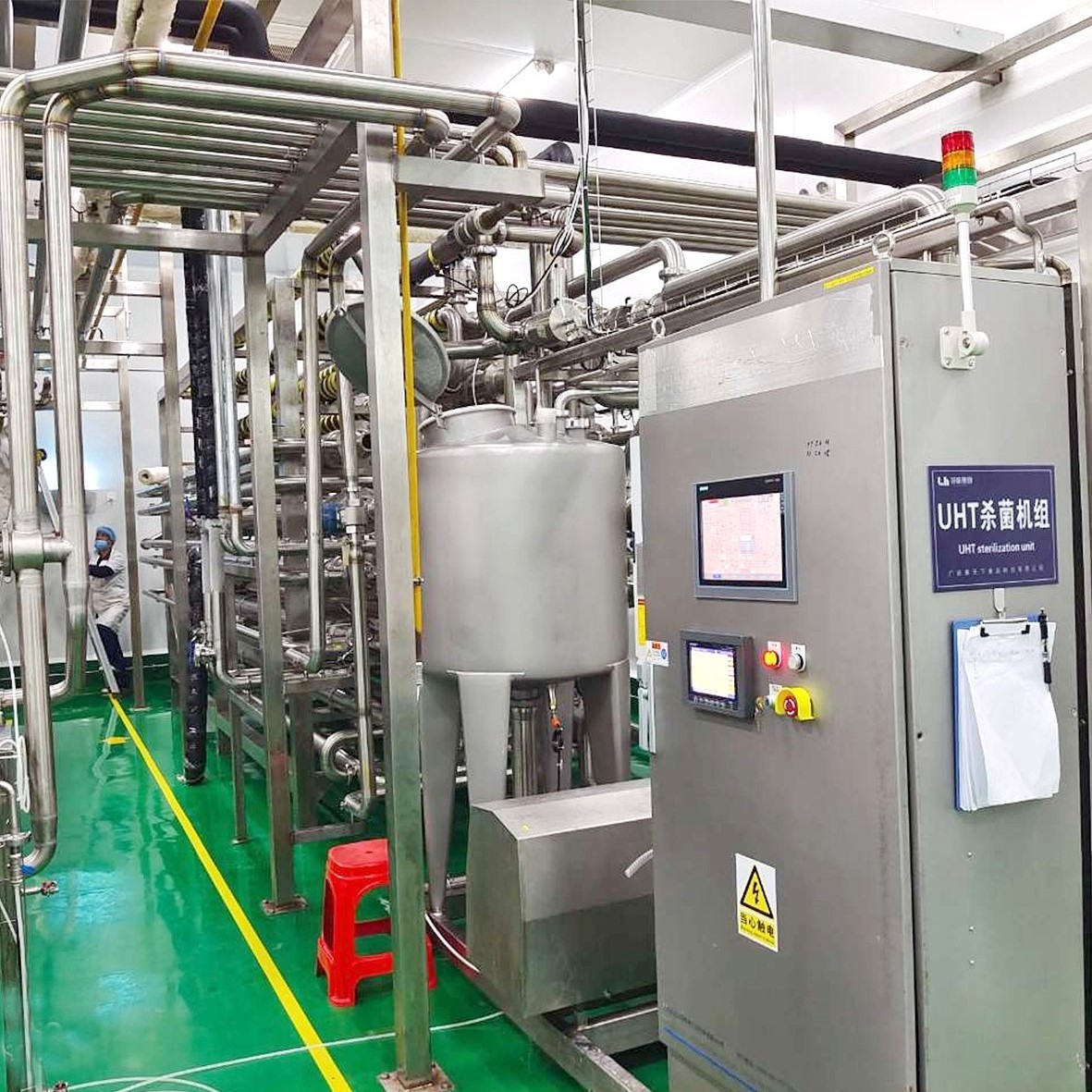

D ระบบฆ่าเชื้อและเติม
D-1	เครื่องนึ่งฆ่าเชื้อแบบหลอดในหลอด	1.5-2T / H	SUS304 สแตนเลส, ชนิดท่อในท่อ, ควบคุม PLC แบบอัตโนมัติเต็มรูปแบบ, ระบายความร้อนด้วยน้ำจากหอคอย, สหราชอาณาจักรนำเข้า sprirax sarco ไอน้ำลดและปรับระบบ, อุณหภูมิการฆ่าเชื้อคือ 110 ℃, 60S	1
D-2	เครื่องกำจัดอากาศ	1.5-2T / H	อัตโนมัติเต็มรูปแบบทำงานร่วมกับเครื่องฆ่าเชื้อแบบหลอดในหลอด	1
D-2	ฟิลเลอร์ปลอดเชื้อ	1.5-2T / H	ฆ่าเชื้อด้วยไอน้ำ ควบคุมอัตโนมัติ หัวเติมเดียว	1
	ยอดรวม
ระบบ E CIP
E-1	ระบบ cip กึ่งอัตโนมัติ	2T×3	ชั้นนอกของถังเก็บของเหลว CIP เป็นสแตนเลส SUS304 ด้านในเป็น SUS316L ปริมาตรของถังกรด/อัลคาไล CIP เท่ากับ 2000 ลิตร โดยมีท่อขดลวดภายในถังสำหรับอบไอน้ำร้อนของเหลว CIP อุณหภูมิถูกควบคุมอัตโนมัติ หนึ่งวงจร cleaing กรดสหรัฐอเมริกา /ระบบเพิ่มอัลคาไลพร้อมถังเก็บกรด/อัลคาไลขนาดเล็กพร้อมถังเก็บกรด/อัลคาไล ปั๊มแรงเหวี่ยงหนึ่งตัว (20T/h หัวปั๊ม 36 ม.)	1
R	ปั๊มส่งคืน CIP	20T / H	เกรดสุขาภิบาลอาหาร self-priming ซีลเครื่องกล	2
	ยอดรวม:
ราคารวมอุปกรณ์
การติดตั้งโครงการ G และอื่นๆ
G-1	ระบบท่อสินค้า (มาตรฐานแห่งชาติ)		รวมท่อ CIP, ระบบท่อผลิตภัณฑ์, วาล์ว, เมตรในโรงงานหลัก, มาตรฐาน SMS, รวมวัสดุติดตั้งสำหรับระบบ CIP	1
G-2	ระบบที่ไม่ใช่ผลิตภัณฑ์ (มาตรฐานแห่งชาติ)		รวมท่อไอน้ำ ท่อน้ำเย็น ท่อน้ำประปา และท่อลมอัด ไม่รวมฉนวนสำหรับท่อ	1
G-3	ตู้ไฟฟ้า (มาตรฐานแห่งชาติ)		รวมกล่องควบคุมไฟฟ้าทั้งหมดในการประชุมเชิงปฏิบัติการหลักและรวมถึงตู้เสื้อผ้าในพื้นที่ (ทำจากสแตนเลส) รวมถึงกล่องควบคุมไฟฟ้าสำหรับระบบ CIP	1
G-4	ระบบจำหน่ายไฟฟ้า (มาตรฐานแห่งชาติ)		รวมสายไฟฟ้าและสะพาน สายเคเบิล และระบบควบคุม ออกแบบกล่องควบคุมหลักตรงกลาง พร้อมกล่องควบคุมแยกตรงจุดเพื่อควบคุมส่วนการประมวลผลที่แน่นอน เตรียมปุ่มสำรองสำหรับการใช้งานเพิ่มเติมในอนาคต	1
G-5	การขนส่งสินค้าภายในประเทศ		ส่งไปยังท่าเรือเซี่ยงไฮ้	1
